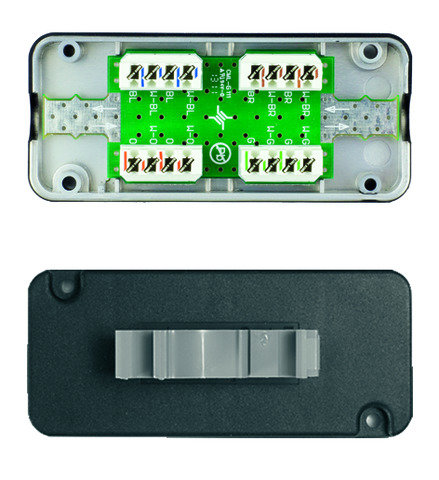

Verbindungsmodul Cat.7 VM8 - 8 mit Tragschienenadapter (Telegärtner J00060B0069)

Verbindungsmodul Cat.7 VM8 - 8 mit Tragschienenadapter (Telegärtner J00060B0069)

Artikelnummer: J00060B0069
EAN: 4018359352615
Kategorie: Einfach-Verbindungsmodul Cat.7A
Hersteller: Telegärtner

Einfach-Verbindungsmodul für geschirmte und ungeschirmte Installationskabel, mit Tragschienenadapter

33,21 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Leistungsmerkmale

Verbindung über LSA-Plus Schneidklemmen auf einer gemeinsamen Leiterplatte
Farbkennzeichnung nach EIA/TIA 568A und B
Anschluss 4-paariger geschirmter/ungeschirmter Installations- und Patchkabel von AWG 27-22
Adernpaare können unter Beibehaltung der Paarverdrillung bis zur Klemme geführt werden
Sichere Schirmkontaktierung mit Schraubklemmen direkt auf der Leiterplatte
Variable Kabelzuführungen
Kabelzugentlastung durch handelsübliche Kabelbinder (VM 8-8 Cat.7_A)
werkzeuglose Befestigung der Abschirmhauben aus rostfreiem Stahl (19"- und AP-Version)
Aufputz (AP)-Variante: Ankommende und abgehende Kabel aus der gleichen Richtung
Aufputz-, 19"- und Einfach-Version: ankommende und abgehende Kabel um 180 Grad versetzt
Erdungsmöglichkeit direkt auf der Leiterplatte (Schraube M4)
EMV-sicher nach DIN EN 61000-6-1 und 61000-6-2

Technische Attribute
Kurzbezeichnung	VM 8-8 Cat.7_A mit Tragschienenadapter
Anmerkungen	Einfach-Verbindungsmodul für geschirmte und ungeschirmte Installationskabel, mit Tragschienenadapter
Farbe	schwarz

Mechanische Eigenschaften
Cu-Leiterdurchmesser	0,41 - 0,64 mm AWG 26/1 - AWG 22/1
Aderdurchmesser	0,7 - 1,6 mm
Werkstoff: Gehäuse	ABS halogenfrei, UL94 V0 schwarz
Werkstoff: Schirm	EMV-Beschichtung Aluminium
Werkstoff: Leiterplatte	FR4
Werkstoff: Oberfläche Leiterplatte	Cu 35/35 verzinnt
Werkstoff: Kabelbinder	PA 6.6 UL94 V2

Thermische und Klimatische Eigenschaften
Temperaturbereich [°C]	-40/ 70

Elektrische Eigenschaften
Spannungsfestigkeit: Kontakt-Kontakt	= 1000 DC
Spannungsfestigkeit: Kontakt-Schirm	= 1500 DC
Strombelastbarkeit bei 50° C	1 A

Übertragungstechnische Eigenschaften
Next: Vorgabewerte bei 100 MHz	75.0 dB min.
Next: Vorgabewerte bei 250 MHz	68.3 dB min.
Next: Vorgabewerte bei 600 MHz	60.7 dB min.
Next: Vorgabewerte bei 1 GHz	57.8 dB
Rückflussdämpfung: Vorgabewerte bei 100 MHz	= 28,00 dB
Rückflussdämpfung: Vorgabewerte bei 250 MHz	= 20,00 dB
Rückflussdämpfung: Vorgabewerte bei 600 MHz	= 12,40 dB
Rückflussdämpfung: Vorgabewerte bei 1 GHz	= 10.00 dB
Einfügedämpfung: Vorgabewerte bei 100 MHz	0.2 dB max.
Einfügedämpfung: Vorgabewerte bei 250 MHz	0.32 dB max.
Einfügedämpfung: Vorgabewerte bei 600 MHz	0.49 dB max.
Einfügedämpfung: Vorgabewerte bei 1 GHz	0.63 dB
Durchgangswiderstand: Vorgabewert	200 m? max.
Next: typische Messwerte bei 100 MHz	82.3 dB
Next: typische Messwerte bei 250 MHz	77.1 dB
Next: typische Messwerte bei 600 MHz	67.1 dB
Next: typische Messwerte bei 1 GHz	58.9 dB
Rückflussdämpfung: typische Messwerte bei 100 MHz	28,9 dB
Rückflussdämpfung: typische Messwerte bei 250 MHz	26,5 dB
Rückflussdämpfung: typische Messwerte bei 600 MHz	17,9 dB
Rückflussdämpfung: typische Messwerte bei 1 GHz	15,6 dB
Einfügedämpfung: typische Messwerte bei 100 MHz	0.05 dB
Einfügedämpfung: typische Messwerte bei 250 MHz	0.1 dB
Einfügedämpfung: typische Messwerte bei 600 MHz	0.3 dB
Einfügedämpfung: typische Messwerte bei 1 GHz	0.43 dB
Durchgangswiderstand: typische Messwerte	< 10 m?
Cat.7_A	Kategorie 7_A nach ISO/IEC 11801; EN 50173-1
