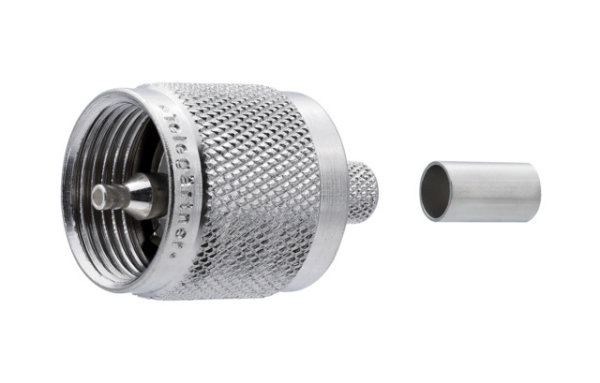

UHF-Kabelstecker Cr/Cr, 50 Ohm G30 (1.5/3.8), G54 (1.5/3.8 Flex) (Telegärtner J01040A0013)

UHF-Kabelstecker Cr/Cr, 50 Ohm G30 (1.5/3.8), G54 (1.5/3.8 Flex) (Telegärtner J01040A0013)

Artikelnummer: J01040A0013
EAN: 4018359522643
Kategorie: UHF-Kabelstecker Crimp
Hersteller: Telegärtner

crimp/crimp

9,59 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die Serie UHF umfasst kostengünstige koaxiale Steckverbindungen mit Schraubverschluss. Sie können lediglich bis zu einer Frequenz von 200 MHz eingesetzt werden, da der Wellenwiderstand nicht definiert ist. Flexible Kabel bis zu einem Durchmesser von 11 mm können angeschlossen werden. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten montiert. Die Steckverbinder der Serie UHF werden in der Signalübertragung bei niedrigen Frequenzen eingesetzt.

Technische Attribute
Kabelgruppe; Kabel	G30 (1.5/3.8), G54 (1.5/3.8 FLEX) 02YS(ST)CY 1.4/3.7-50 H 155 02YS(ST)CY 1.4/3.7-50 LI LOW LOSS 1.4/3.8 1.4/3.8 AF 7808A CNT-240 HPF 240 LMR-240 MRC 240 AFB S 04172 D SPEEDFOAM 240 HFJ SX 04172 B-60 TZC 500 25 WCX240
Anmerkungen	crimp/crimp
Abmessungen	a=18.3, b=31
Montage	B0631
Crimpeinsatz	N01003A0056

Mechanische Eigenschaften
Werkstoff: Kontaktteile	CuZn39Pb3
Werkstoff: Sonstige Metallteile	CuZn39Pb3
Werkstoff: Isolierteile	PTFE; POM; ABS; PPE (Noryl)
Oberfläche: Innenleiter	Cu2Ag5
Oberfläche: Außenleiter	CuNi5
Oberfläche: Sonstige Metallteile	CuNi5

Thermische und Klimatische Eigenschaften
Prüfklasse nach DIN IEC 60068 Teil 1	40/070/21

Elektrische Eigenschaften
Durchgangswiderstand Innenleiter	= 5 m?
Durchgangswiderstand Außenleiter	= 5 m?
Isolationswiderstand	= 5 G?
Spannungsfestigkeit	2 kVeff/50 Hz
Wellenwiderstand	circa 50 ?
Betriebsspannung	= 750 Veff/50 Hz
Frequenzbereich bis	200 MHz

Normen
IEC 60 169-12

Hinweis

Weitere UHF-Steckverbindervarianten können durch die Kombination von Normköpfen und Kabelabfangungen zusammengestellt werden.

Konfektionierte HF-Kabel mit UHF-Steckverbindungen auf Anfrage.
