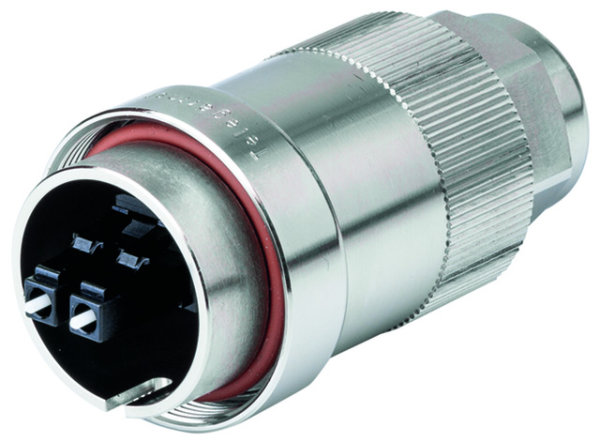

TOC Steckerset IP68 LC-D MM (Telegärtner J68070A0000)

TOC Steckerset IP68 LC-D MM (Telegärtner J68070A0000)

Artikelnummer: J68070A0000
EAN: 4018359418090
Kategorie: TOC Steckerset IP68 LC Duplex
Hersteller: Telegärtner

Messing, vernickelt

76,51 €

exkl. 19% USt. , zzgl. (Standard)

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

TOC steht für Telecommunications Outdoor Connectors und bietet Verkabelungs-Profis bei rauesten Anwendungen die Zuverlässigkeit und Flexibilität, die Sie sich für Ihre Netzwerkanbindung wünschen. Ob in der Telekommunikation, Sicherheitsanwendungen oder der Automatisierung, aber auch bei Anwendungen im Militär-, Offshore-, oder Bergbau-Bereich kommen die handlichen und montagefreundlichen TOC-Steckverbinder zum Einsatz. Die TOC-Serie ist in Ausführungen mit vernickeltem Messing sowohl für RJ45 Cat.6_A als auch LWL LC Duplex und MPO/MTP® erhältlich. Die Konformität mit den Vorgaben der Schutzklasse IP68 und die hervorragenden Materialeigenschaften ermöglichen einen Einsatz in härtesten Umgebungsbedingungen, und dies in einem Temperaturbereich von -40°C bis 85°C. Das Verriegeln, Zugentlasten und Abdichten der TOC Steckverbinder erfolgt über eine Drehbewegung und erfordert keine weiteren Arbeitsschritte. Für Sie bedeutet das: einfache, schnelle und fehlerfreie Installation, hohe Übertragungssicherheit und Flexibilität bei der Verkabelung.

Die TOC-Serie in LC Duplex besticht durch ihre einfache Handhabung sowie Flexibilität in der Installation. Es können vorkonfektionierte Kabel in das TOC Steckergehäuse eingeführt werden oder die Montage der LC Stecker erfolgt vor Ort. Der beiliegende Halterahmen mit verlängertem Rasthebel nimmt die LC Stecker fest auf und bietet eine zusätzliche werkzeugfreie Zugentlastung. Mit dem verlängerten Rasthebel lassen sich die LC Stecker in Verbindungen mit SFP+ Transceiver oder LC Duplex Kupplungen auch bei beengten Platzverhältnissen mühelos Stecken und Ziehen. Darüber hinaus können die unterschiedlichen Einbaulagen der SFP+ Transceiver in allen Achsen ausgeglichen werden. Das TOC Steckergehäuse ist für Kabeldurchmesser bis 9,5 mm (u.a. PE-Kabel) ausgelegt. Für Verlängerungen kann die TOC Kupplung mit eingebauter LC Duplex Durchführungskupplung mit in die Verkabelungsstruktur integriert werden.

Leistungsmerkmale

Einzelkabeldurchmesser: 2,0 mm
Kabelaußendurchmesser: 4 - 9,5 mm
LC Halterahmen mit verlängertem Rasthebel und Zugentlastung
Schutzklasse IP68 nach IEC 60529
Singlemode/Multimode (PC) & Singlemode (APC) Ausführungen
Stecker & Kupplung nach IEC 61754-20 (Zirkonia-Keramik)
Temperaturbereich: -40° bis +85°C

Technische Attribute
Bezeichnung	TOC Steckerset IP68
Beschreibung	LC Duplex Multimode
Anmerkungen	Messing, vernickelt
Fasertyp	G50/125
Gehäusefarbe	blau

Mechanische Eigenschaften
Lebensdauer (Steckungen)	= 100
Werkstoff: Überwurfmutter , Hülse	Messing; 5 µm vernickelt
Werkstoff: O-Ring	Silikon rot
Einzeladerdurchmesser	0,9 mm
Werkstoff: Dichteinsatz	Silikon transparent
Einzelkabeldurchmesser	1,8 - 2,0 mm
Kabelaußendurchmesser	4,0 - 9,5 mm
Werkstoff: Schutzkappe IP68	Messing; 5 µm vernickelt
Bauform	Bauform LC nach IEC 61754-20
Werkstoff: Halterklammer	Kunststoff
Sechskant-Crimpweite	3.24 x 10 mm
Werkstoff: Crimphülse	Messing
Werkstoff: Ferrule	PPS
Zugentlastung	= 100 N
Farbe: Steckergehäuse/ Kupplungsgehäuse	Multimode: beige, blue, aqua, black, purple; Singlemode: blue; Singlemode APC: green
Werkstoff: Schutzkappe	Messing; 5 µm vernickelt
Werkstoff: Steckerstift	Zirkonia-Keramik
Werkstoff: Kupplungshülse	Zirkonia-Keramik
Werkstoff: Steckergehäuse, Knickschutztülle, Schutzkappen	Thermoplastischer Kunststoff, flammhemmend, halogenfrei
Werkstoff: Kupplungsgehäuse	Thermoplastischer Kunststoff, flammhemmend, halogenfrei

Thermische und Klimatische Eigenschaften
Betriebstemperatur in °C	-20 / 80
Lagertemperatur in °C	-40° to 90° C

Normen
Anwendungsneutrale Kommunikationskabelanlagen	ISO/IEC 11801, EN 50173-1
Steckverbinder	IEC 61755-3-31
IP-Schutzarten	IEC 60529
Lichtwellenleiter- Verbindungselemente und passive Bauteile- Grundlegende Prüf- und Messverfahren	IEC61300-2-x; IEC61300-3-x

Optische Eigenschaften
Einfügedämpfung: Stecker (Werksmontage)	Multimode: max. 0.4 dB1; Singlemode/Singlemode APC: max. 0.5 dB1
Einfügedämpfung: Kupplung	Multimode/Singlemode: max. 0.2 dB1; Singlemode APC: 0.5 dB1
Rückflussdämpfung: Stecker (Werksmontage)	Multimode: min. 30 dB²; Singlemode: min. 40 dB²; Singlemode APC: min. 60 dB²
