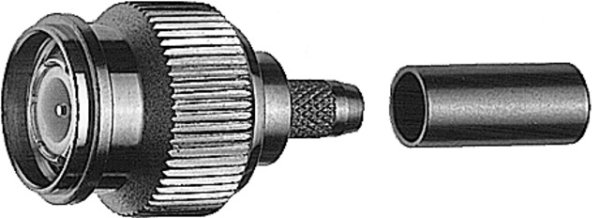

TNC-Kabelstecker Crimp, 50 Ohm G1 (RG-58C/U), Professional (Telegärtner J01010A2255)

TNC-Kabelstecker Crimp, 50 Ohm G1 (RG-58C/U), Professional (Telegärtner J01010A2255)

Artikelnummer: J01010A2255
EAN: 4018359108236
Kategorie: TNC-Kabelstecker Crimp
Hersteller: Telegärtner

crimp/crimp; Professional

2,45 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11 GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss. Es werden Ausführungen mit 50 ? und 75 ? Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie TNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt. TNC-Steckverbinder sind kostengünstige Alternativen für koaxiale Verbindungen bei hohen Frequenzen.

Diese Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 68. Diese Schutzklasse ist pauschal für die Serie TNC festgelegt worden. Für einzelne Steckverbindungen kann es zu Abweichungen kommen. Im Zweifelsfall bitte anfragen.

Technische Attribute
Z	50 ?
Kabelgruppe; Kabel	G1 (RG-58C/U); YR 23092 Belden; LMR-195 RG-58C/U 7806A 9907 CNT-195 HPF 195 KX 15 LMR-195 WCX195 YR23092
Anmerkungen	crimp/crimp; Professional
Abmessungen	a=31.2, b=13
Montage	A0205
Crimpeinsatz	N01003A0005

Mechanische Eigenschaften
Steckzyklen (Goldauflage Innenleiter)	1000 (0.8 µm)
Empfohlenes Kupplungsdrehmoment	0.46 - 0.69 Nm
Oberfläche: Innenleiter	Cu1Ni2Au0.8
Werkstoff: Überwurfmutter	Messing
Lebensdauer (Steckungen)	= 500
Oberfläche: Außenleiter	Cu2Ni5
Werkstoff: Außenleiter	Messing
Oberfläche: Sonstige Metallteile	Cu2Ni5
Werkstoff: Innenleiter	Messing
Werkstoff: Crimprohr	Kupfer
Werkstoff: Isolierung	PTFE
Oberfläche: Überwurfmutter	Nickel
Oberfläche: Außenleiter	Nickel
Oberfläche: Innenleiter	Gold (0.8 µ)
Oberfläche: Crimprohr	Nickel
Werkstoff: Federnde Kontaktteile	CuBe2; CuNi1Pb1(C97)
Werkstoff: Außenleiter	CuZn39Pb3
Werkstoff: Sonstige Metallteile	CuZn39Pb3
Werkstoff: Isolierteile	PTFE/PE
Werkstoff: Dichtungen	Silikon

Thermische und Klimatische Eigenschaften
Temperaturbereich in °C	-65/165
Typen mit PTFE Isolierung	40/155/21
Typen mit PE Isolierung	40/75/21

Elektrische Eigenschaften
Durchgangswiderstand Innenleiter (im Neuzustand)	= 0.9 m?
Durchgangswiderstand Innenleiter	= 10 m?
Durchgangswiderstand: Außenleiter (im Neuzustand)	= 0.2 m?
Durchgangswiderstand Außenleiter	= 2.5 m?
Isolationswiderstand	5 G?
Isolationswiderstand	= 5 G?
Spannungsfestigkeit	1,5 kV
Spannungsfestigkeit	1.5 kVeff/50 Hz
Wellenwiderstand	50 ? / 75 ?
Wellenwiderstand	50 ?/(75 ?)
Betriebsspannung	500 Veff / 50 Hz
Betriebsspannung	500 Veff / 50 Hz
Rückflussdämpfung: Gerade Ausführung (gültig nur für 50 ?)	= 16.5 dB/11 GHz
Frequenzbereich (50 O Typen)	11 GHz
Betriebsspannung	= 500 Veff/50 Hz
VSWR (50 O)	= 1.25 / 1 GHz
Frequenzbereich bis	11 GHz

Normen
IEC 60 169-17

Hinweis

Weitere TNC-Steckverbindervarianten können durch die Kombination von Normköpfen und Kabelabfangungen zusammengestellt werden.
