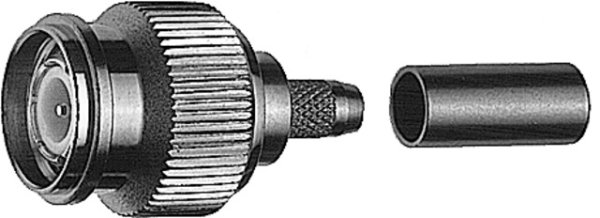

TNC-Kabelstecker Cr/Cr 75 Ohm G27 (1.0 / 4.6-6.7) (Telegärtner J01012A0014)

TNC-Kabelstecker Cr/Cr 75 Ohm G27 (1.0 / 4.6-6.7) (Telegärtner J01012A0014)

Artikelnummer: J01012A0014
EAN: 4018359222185
Kategorie: TNC-Kabelstecker Crimp
Hersteller: Telegärtner

crimp/crimp; Professional

2,73 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11 GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss. Es werden Ausführungen mit 50 ? und 75 ? Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie TNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt. TNC-Steckverbinder sind kostengünstige Alternativen für koaxiale Verbindungen bei hohen Frequenzen.

Diese Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 68. Diese Schutzklasse ist pauschal für die Serie TNC festgelegt worden. Für einzelne Steckverbindungen kann es zu Abweichungen kommen. Im Zweifelsfall bitte anfragen.

Technische Attribute
Z	75 ?
Kabelgruppe; Kabel	G27 (1.0/4.6-6.7) 1.0/4.8 AF 1.0/4.8 1694A 3093A 7710A 7711A 7713A 9248 Image 1000 SDV-F SDV-L VB1890 VK7/1.0 FRLS 1.0/4.6 VSD2001
Anmerkungen	crimp/crimp; Professional
Abmessungen	a=31, b=13
Montage	A0207
Crimpeinsatz	N01003A0004

Mechanische Eigenschaften
Steckzyklen (Goldauflage Innenleiter)	1000 (0.8 µm)
Empfohlenes Kupplungsdrehmoment	0.46 - 0.69 Nm
Werkstoff: Überwurfmutter	Messing
Lebensdauer (Steckungen)	= 500
Werkstoff: Außenleiter	Messing
Werkstoff: Innenleiter	Messing
Werkstoff: Crimprohr	Kupfer
Werkstoff: Isolierung	PTFE
Oberfläche: Überwurfmutter	Nickel
Oberfläche: Außenleiter	Nickel
Oberfläche: Innenleiter	Gold (0.8 µ)
Oberfläche: Crimprohr	Nickel
Werkstoff: Federnde Kontaktteile	CuBe2; CuNi1Pb1(C97)
Werkstoff: Außenleiter	CuZn39Pb3
Werkstoff: Sonstige Metallteile	CuZn39Pb3
Werkstoff: Isolierteile	PTFE/PE
Werkstoff: Dichtungen	Silikon
Oberfläche: Innenleiter	Cu1Ni2Au0.8
Oberfläche: Außenleiter	Cu2Ni5
Oberfläche: Sonstige Metallteile	Cu2Ni5

Thermische und Klimatische Eigenschaften
Temperaturbereich in °C	-65/165
Typen mit PTFE Isolierung	40/155/21
Typen mit PE Isolierung	40/75/21

Elektrische Eigenschaften
Durchgangswiderstand Innenleiter (im Neuzustand)	= 0.9 m?
Durchgangswiderstand Innenleiter	= 10 m?
Durchgangswiderstand: Außenleiter (im Neuzustand)	= 0.2 m?
Durchgangswiderstand Außenleiter	= 2.5 m?
Isolationswiderstand	5 G?
Isolationswiderstand	= 5 G?
Spannungsfestigkeit	1,5 kV
Spannungsfestigkeit	1.5 kVeff/50 Hz
Wellenwiderstand	50 ? / 75 ?
Wellenwiderstand	50 ?/(75 ?)
Betriebsspannung	500 Veff / 50 Hz
Betriebsspannung	500 Veff / 50 Hz
Rückflussdämpfung: Gerade Ausführung (gültig nur für 50 ?)	= 16.5 dB/11 GHz
Frequenzbereich (50 O Typen)	11 GHz
Betriebsspannung	= 500 Veff/50 Hz
VSWR (50 O)	= 1.25 / 1 GHz
Frequenzbereich bis	11 GHz

Normen
IEC 60 169-17

Hinweis

Weitere TNC-Steckverbindervarianten können durch die Kombination von Normköpfen und Kabelabfangungen zusammengestellt werden.
