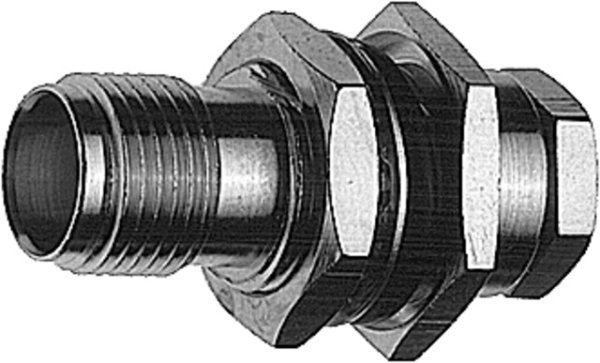

TNC-Kabeleinbaubuchse 75 Ohm MIL-Klemm längs- und einbaudicht IP67, G2 (RG-59) (Telegärtner J01013A2224)

TNC-Kabeleinbaubuchse 75 Ohm MIL-Klemm längs- und einbaudicht IP67, G2 (RG-59) (Telegärtner J01013A2224)

Artikelnummer: J01013A2224
EAN: 4018359109141
Kategorie: TNC-Kabeleinbaubuchse
Hersteller: Telegärtner

MIL-Verschraubung IP67, längsdicht

9,16 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11 GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss. Es werden Ausführungen mit 50 ? und 75 ? Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie TNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt. TNC-Steckverbinder sind kostengünstige Alternativen für koaxiale Verbindungen bei hohen Frequenzen.

Diese Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 68. Diese Schutzklasse ist pauschal für die Serie TNC festgelegt worden. Für einzelne Steckverbindungen kann es zu Abweichungen kommen. Im Zweifelsfall bitte anfragen.

Technische Attribute
Z	75 ?
Kabelgruppe; Kabel	G2 (RG-59B/U); G39 (0.8/3.7-615) 0.6/3.7 0.6L/3.7 3C-2V 8241 KX 6A RG-59B/U VK95 0.6/3.7 0.6L/3.7 AF PVC 0.8/3.7 AF 0.8/3.7C 1505A HDTV Image 720 TELASS 80 VK6/0.8 FRLS 0.8/3.7 1505A VPM2000
Anmerkungen	MIL-Verschraubung IP67, längsdicht
Einbaumaß	Z04
Montage	A11

Mechanische Eigenschaften
Empfohlenes Kupplungsdrehmoment	0.46 - 0.69 Nm
Lebensdauer (Steckungen)	= 500
Werkstoff: Federnde Kontaktteile	CuBe2; CuNi1Pb1(C97)
Werkstoff: Außenleiter	CuZn39Pb3
Werkstoff: Sonstige Metallteile	CuZn39Pb3
Werkstoff: Isolierteile	PTFE/PE
Werkstoff: Dichtungen	Silikon
Oberfläche: Innenleiter	Cu1Ni2Au0.8
Oberfläche: Außenleiter	Cu2Ni5
Oberfläche: Sonstige Metallteile	Cu2Ni5

Thermische und Klimatische Eigenschaften
Typen mit PTFE Isolierung	40/155/21
Typen mit PE Isolierung	40/75/21

Elektrische Eigenschaften
Durchgangswiderstand Innenleiter	= 10 m?
Durchgangswiderstand Außenleiter	= 2.5 m?
Isolationswiderstand	= 5 G?
Spannungsfestigkeit	1.5 kVeff/50 Hz
Wellenwiderstand	50 ?/(75 ?)
Rückflussdämpfung: Gerade Ausführung (gültig nur für 50 ?)	= 16.5 dB/11 GHz
Betriebsspannung	= 500 Veff/50 Hz
Frequenzbereich bis	11 GHz

Normen
IEC 60 169-17

Hinweis

Weitere TNC-Steckverbindervarianten können durch die Kombination von Normköpfen und Kabelabfangungen zusammengestellt werden.
