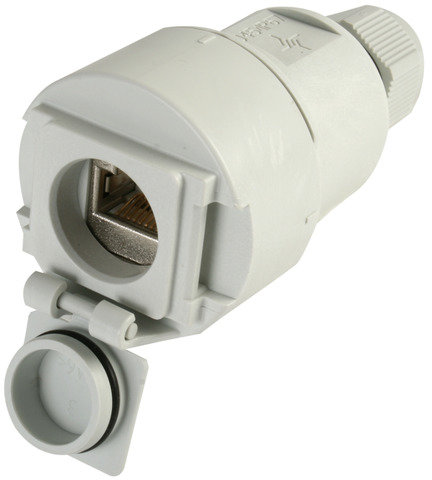

STX V6 Freie Anschlussdose RJ45 Modul A Cat.6A (ISO/IEC) (Telegärtner J00020A0437)

STX V6 Freie Anschlussdose RJ45 Modul A Cat.6A (ISO/IEC) (Telegärtner J00020A0437)

Artikelnummer: J00020A0437
EAN: 4018359287641
Kategorie: STX V6 Anschlussdose Cat.6
Hersteller: Telegärtner

Brandschutzklasse UL94 V0

28,40 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Steckverbinder für moderne Industrieanwendungen erfordern Konzepte, die Abläufe vereinfachen und höhere Datenübertragungsraten ermöglichen. Für die Verkabelung von Automatisierungsanlagen (Automation Island) gemäß IEC 61918 und Feldbusinstallationen gemäß IEC 61784-5 empfiehlt Ihnen Telegärtner die Steckverbinder der Variante 6. Diese sind in einer robusten Kunststoffausführung erhältlich. Der Steckverbinder der Variante 6 (Interbus RTE) ist in der IEC 61076-3-106 genormt, für raue Industrieumgebungen ausgelegt und erreicht Schutzklasse IP67 im gesteckten Zustand. Die Verriegelungshaken am Grundgehäuse des Steckers ermöglichen ein leichtes, werkzeugloses Öffnen sowie eine sichere Verriegelung. Die RJ45 Stecker und Flanscheinsätze zeichnen sich durch hohe Leistungsreserven aus und bieten Class E_A Übertragungseigenschaften gemäß ISO/IEC11801.

Leistungsmerkmale

Steckgesicht nach IEC 61076-3-106 Variante 6
Steckverbinder für Automation Island nach IEC 61918
8 Kontakte für 10 Gigabit-Ethernet
Großflächige 360° Schirmkontaktierung
Unverlierbarer Deckel für Schutzklasse IP67 zum dichten Verschließen im ungesteckten Zustand
Einfache zu öffnende, wiederverwendbare Module
Brandschutzklasse UL94 V0
Steckgesicht in zwei um 90° versetzte Richtungen montierbar
Anschluss handelsüblicher RJ45-Stecker in Schutzklasse IP20 möglich

Technische Attribute
Kurzbezeichnung	STX V6 Freie Kupplungsdose Cat.6_A
Anmerkungen	Brandschutzklasse UL94 V0

Mechanische Eigenschaften
Anschlussbedingungen Kabelaußendurchmesser	Ø 5 - 10 mm
Steckkraft	= 100 N
Lebensdauer (Steckungen)	= 750
Cu-Leiterdurchmesser: Volldraht	Ø 0.4 - 0.6 mm (AWG26-22)
Cu-Leiterdurchmesser: Litze	Cu-Litze blank (AWG26/7)
Anschlussbedingungen: Schneidkontakt	wiederverwendbar für AWG22, 23 und 24 bei Verwendung eines gleichen oder größeren Querschnitts
Anschlussbedingungen Aderndurchmesser	Ø 0.7 - 1.4 mm
Werkstoff: Kontakte	Bronze CuSn9P H14
Werkstoff: Kontaktoberfläche	NiAu
Werkstoff: Gehäuse	PA6 UL94 V0
Werkstoff: Kabelverschraubung	PA6 UL94 V0
Werkstoff: Dichtring	CR
Werkstoff: O-Ring	NBR 70
Werkstoff: Abschirmgehäuse	GD-Zn vernickelt

Thermische und Klimatische Eigenschaften
Prüfklasse nach DIN IEC 60068-1	25/070/21

Elektrische Eigenschaften
Kontaktwiderstand	= 20 m?
Isolationswiderstand	= 500 MO
Spannungsfestigkeit: Kontakt-Kontakt	= 1000 V
Spannungsfestigkeit: Kontakt-Schirm	= 1500 V
Betriebsstrom bei 50° C	1 A
Störfestigkeit	EN50082-2
Störaussendung	EN50081-2
Strombelastbarkeit bei 50° C	1 A

Normen
IEC 61076-3-106 Variante 6	Steckverbinder für elektronische Einrichtungen Teil 3-106: Bauartspezifikation für Steckverbinder für industrielle Anwendungen, 8-polig
IEC 60529	Schutzarten durch Gehäuse (IP Code)
DIN EN 60603-7-5	Steckverbinder für elektronische Einrichtungen Teil 7-5: Bauartspezifikation für geschirmte freie und feste Steckverbinder, 8-polig, für Datenübertragungen bis 250 MHz

Übertragungstechnische Eigenschaften
Kategorie	Cat.6 nach DIN EN 60603-7-5
