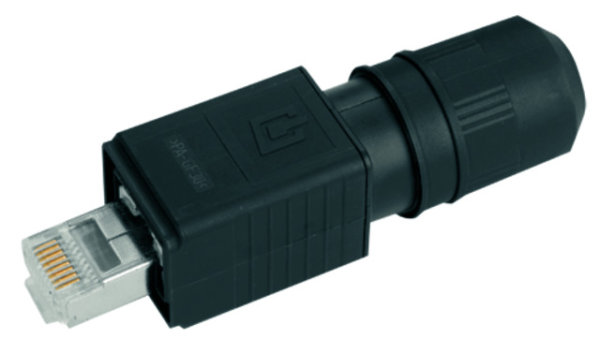

STX V4 RJ45 Steckerset AWG24-27 Cat.6A (ISO) BP m. Knickschutz (Telegärtner J80026A0014)

STX V4 RJ45 Steckerset AWG24-27 Cat.6A (ISO) BP m. Knickschutz (Telegärtner J80026A0014)

Artikelnummer: J80026A0014
EAN: 4018359328917
Kategorie: RJ45-Steckersets Variante 4
Hersteller: Telegärtner

mit Knickschutzspirale

16,24 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die moderne Industrie- und Gebäudeverkabelung sieht eine Verknüpfung des Büronetzwerks mit dem Fertigungsnetzwerk und dessen unterlagerten Produktionszellen und Maschinen vor. Die hierfür einschlägigen Normen ISO/IEC 24702 bzw. EN 50173-1 und -3 geben die hohe Durchgängigkeit zwischen Verwaltung und Fertigung vor. Dabei soll eine Echtzeit-Übertragung mit hoher Sicherheit und Verfügbarkeit bei gleichzeitiger Investitionssicherheit gewährleistet werden. Die zunehmende Vernetzung von Maschinen, Anlagen und Messgeräten im Produktionsbereich mit den aus der Büroverkabelung bekannten Steckverbindern erfordert deren Anpassung an die erhöhten Anforderungen in der verschmutzungsgefährdeten, rauen industriellen Umgebung. Um diesen gerecht zu werden, bietet Telegärtner neben verschiedenen RJ45 IP67, M12 D- und X-kodierten Steckverbindern auch Ausführungen für den Anschluss von Glas- und Polymerfasern an.

Die Norm zur anwendungsneutralen Verkabelung von Industriegebäuden ISO/IEC 24702 bzw. EN 50173-1 und -3 sieht den Steckverbinder der Variante 4 (Ethernet TCP/IP) vor. Dieser äußerst platzsparende Stecker bietet Ihnen auf gleicher Baugröße wie ein M12-Stecker eine 10 Gigabit-Ethernet Installationstrecke bis zur Maschine. Der Steckverbinder der Variante 4 ist in der IEC 61076-3-106 genormt, für raue Industrieumgebungen ausgelegt und erreicht Schutzklasse IP67 im gesteckten sowie im ungesteckten Zustand mit der hierfür ebenfalls erhältlichen Schutzkappe. Darüberhinaus bieten wir Ihnen durch das modulare Prinzip ein breites Sortiment, das bei allen Steckverbindern mit STEADYTEC®-Technologie zum Einsatz kommt. Profitieren Sie von der maximalen Flexibiltät und wählen Sie einfach den benötigten Einsatz aus. Die RJ45 Stecker- und Flanscheinsätze zeichnen sich durch hohe Leistungsreserven aus und bieten Class EA Übertragungseigenschaften gemäß ISO/IEC11801. Die LWL-Stecker- und Flanscheinsätze sind sowohl für GOF als auch POF-Fasern erhältlich und bieten Ihnen für jeden Anwendung die passende Lösung.

Leistungsmerkmale

Aufnahme von Kabeln mit Durchmesser 5 - 10 mm
Einfache Montage der Flansche mit Zentralverschraubung oder 4 Schrauben
Fangschnur aus NBR an der Schutzkappe
Feld für Markierungsschilder
Mit Knickschutzspirale erhältlich zur Einhaltung der Biegeradien bei LWL und Cu-Kabel
Robustes PA-Gehäuse
Schutzklasse IP67
Variante 4 nach IEC 61076-3-106
Vormontierte Stecker und Setartikel für hohe Montagefreundlichkeit
Wahlweise mit RJ45 Cat.6_A, Cat.6 Class E_A, USB oder LWL-Einsatz erhältlich

Technische Attribute
Bezeichnung	STX V4 RJ45-Steckerset Cat.6_A
Volldraht/Litze	AWG24-27
Gehäuse	Kunststoff
Anmerkungen	mit Knickschutzspirale

Mechanische Eigenschaften
Steckkraft	= 30 N
Lebensdauer (Steckungen)	= 750
Wiederanschließbarkeit	=4 Zyklen
Cu-Leiterdurchmesser: Volldraht	0.51 - 0.64 mm (AWG24/1-22/1)
Cu-Leiterdurchmesser: Litze	0.46 - 0.76 mm (AWG27/7-22/7)
Anschlussbedingungen Cu-Leiterdurchmesser: Litze*	0.61 - 0.78 mm (AWG24-22/19)
Aderdurchmesser	1,0 - 1,6 mm
Werkstoff: Kontakte	Federstahl
Werkstoff: Kontaktoberfläche	Ni1,2Au0,8
Werkstoff: Steckergehäuse	PC UL94 V0
Werkstoff: Leiterplatte	FR4 UL 94 V0
Werkstoff: Durchdring-Kontakte	Phosphor Bronze verzinnt
Werkstoff: Schirmkontakt	Messing, vernickelt
Werkstoff: Adernvorsortierung	PC UL94 V0 weiß
Werkstoff: Verriegelungshaken	PBT UL94 V0
Werkstoff: Abschirmgehäuse	Zinkdruckguss, vernickelt
Werkstoff: Kabelabfangung	PBT UL94 V0
Werkstoff: Schutzkappe	PBT UL94 V0

Thermische und Klimatische Eigenschaften
Temperaturbereich [°C]	-40/ 85
UL	E244889

Normen
Steckverbinder	IEC 60603-7-51

Übertragungstechnische Eigenschaften
10 Gigabit Ethernet gemäß IEEE 802.3an	Geeignet für 10 Gigabit Ethernet
