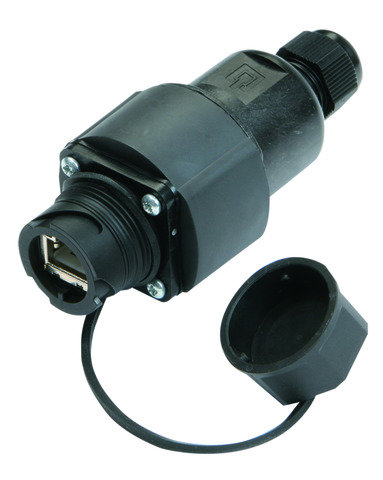

STX V1 Freie Anschlussdose RJ45 Modul A Cat.6A (ISO/IEC) (Telegärtner J80023A0019)

STX V1 Freie Anschlussdose RJ45 Modul A Cat.6A (ISO/IEC) (Telegärtner J80023A0019)

Artikelnummer: J80023A0019
EAN: 4018359353957
Kategorie: Anschlussdosen mit Flansch Variante 1
Hersteller: Telegärtner

inklusive Schutzkappe

48,04 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die moderne Industrie- und Gebäudeverkabelung sieht eine Verknüpfung des Büronetzwerks mit dem Fertigungsnetzwerk und dessen unterlagerten Produktionszellen und Maschinen vor. Die hierfür einschlägigen Normen ISO/IEC 24702 bzw. EN 50173-1 und -3 geben die hohe Durchgängigkeit zwischen Verwaltung und Fertigung vor. Dabei soll eine Echtzeit-Übertragung mit hoher Sicherheit und Verfügbarkeit bei gleichzeitiger Investitionssicherheit gewährleistet werden. Die zunehmende Vernetzung von Maschinen, Anlagen und Messgeräten im Produktionsbereich mit den aus der Büroverkabelung bekannten Steckverbindern erfordert deren Anpassung an die erhöhten Anforderungen in der verschmutzungsgefährdeten, rauen industriellen Umgebung. Um diesen gerecht zu werden, bietet Telegärtner neben verschiedenen RJ45 IP67, M12 D- und X-kodierten Steckverbindern auch Ausführungen für den Anschluss von Glas- und Polymerfasern an.

Steckverbinder für moderne Industrieanwendungen erfordern Konzepte, die Abläufe vereinfachen und der beschleunigten Datenübertragung gerecht werden. Für die anwendungsneutrale Verkabelung von Automatisierungsmaschinen (Automation Island) gemäß IEC 61918 und Feldbusinstallationen gemäß IEC 61784-5 empfiehlt Ihnen Telegärtner die Steckverbinder der Variante 1. Diese sind in einer robusten Metall- oder Kunststoffausführung erhältlich. Der Steckverbinder der Variante 1 (Ethernet/IP) ist in der IEC 61076-3-106 genormt, für raue Industrieumgebungen ausgelegt und erreicht Schutzklasse IP67 im gesteckten sowie im ungesteckten Zustand mit der hierfür ebenfalls passenden Schutzkappe. Darüberhinaus bieten wir Ihnen durch das modulare Prinzip ein breites Sortiment, das bei allen Steckverbindern mit STEADYTEC®-Technologie zum Einsatz kommt. Profitieren Sie von der maximalen Flexibiltät und wählen Sie einfach den benötigten Einsatz aus. Die RJ45 Stecker und Flanscheinsätze zeichnen sich durch hohe Leistungsreserven aus und bieten Class E_A Übertragungseigenschaften gemäß ISO/IEC 11801. Die LWL-Stecker-und Flanscheinsätze sind sowohl für GOF als auch POF-Fasern erhältlich und bieten Ihnen für jede Anwendung die passende Lösung.

Bei der Installation von Datenanschlüssen in Bereichen mit extremer Umgebungsbelastung durch Temperatur, Staub, Feuchtigkeit bzw. Strahlwasser stellt gemäß IEC 61918 das Automation Outlet (AO) eines der funktionalen Elemente einer strukturierten Verkabelung für Automatisierungsanlagen dar. Telegärtner bietet hierzu Anschlussdosen mit vormontiertem Flanschgehäuse der Variante 1. Diese dienen zum Anschluss von Geräten oder ganzen Automatisierungsinseln. Das bruchsichere Gehäuse in RAL 7001 kann sowohl in einer einfach- als auch zweifach Ausführung in Schutzklasse IP67 bestellt werden, was den Einsatz im direkten Produktionsumfeld ermöglicht.

Leistungsmerkmale

Aufnahme von Kabeln mit Durchmesser 5...10 mm
Einfache Montage der Flansche mit Zentralverschraubung oder 4 Schrauben
Fangschnur aus NBR an der Schutzkappe
Feld für Markierungsschilder
Mit Knickschutzspirale erhältlich zur Einhaltung der Biegeradien bei LWL und Cu-Kabel
Robustes Zinkdruckguss- oder Kunststoffgehäuse
Schutzklasse IP67
Variante 1 nach IEC 61076-3-106
Vormontierte Stecker und Setartikel für hohe Montagefreundlichkeit
Wahlweise mit RJ45 Cat.6_A, Cat.6 Class E_A, USB oder LWL-Einsatz erhältlich

Technische Attribute
Bezeichnung	STX V1 Freie Anschlussdose
Gehäuse	Kunststoff
Einsatz	RJ45 Modul A Cat.6_A
Anmerkungen	inklusive Schutzkappe
Schutzklasse	IP67

Mechanische Eigenschaften
Steckkraft	= 30 N
Lebensdauer (Steckzyklen RJ45, RJ12, RJ11)	= 750
Cu-Leiterdurchmesser: Volldraht	0.41 - 0.64 mm AWG 26/1 - AWG 22/1
Cu-Leiterdurchmesser: Litze	0.46 - 0.76 mm AWG 27/7 - AWG 22/7
Aderdurchmesser	0,9 - 1,6 mm
Wiederanschließbarkeit Schneidklemmkontakte für AWG 22/1 und AWG 22/7	=4 Zyklen
Wiederanschließbarkeit Schneidklemmkontakte für AWG 23/1 - 26/1	=10 Zyklen
Wiederanschließbarkeit Schneidklemmkontakte für AWG 24/7 - 27/7	=10 Zyklen
Kabeldurchmesser	max. 9 mm
Werkstoff: Isoliergehäuse	-
Werkstoff: Rasthaken	Federstahl
Werkstoff: Gehäuse	PA UL94 V0
Werkstoff: Schirm	Neusilber
Werkstoff: O-Ring	NBR (silikonfrei)
Werkstoff: Isolierteile	PC UL94 V0
Werkstoff: Leiterplatte	FR4
Werkstoff: Oberfläche Leiterplatte	chem. verzinnt
Werkstoff: Kontaktfeder	Federstahl
Werkstoff: Oberfläche Kontaktfeder	min. 0,8 µm (30 µin) Au über 1,2 µm (50µin) Ni
Werkstoff: Schneidklemmkontakte	CuNi2Si
Werkstoff: Oberfläche Schneidklemmkontakte	min. 3-6 µm (120-240 µin) Sn
Werkstoff: Kabelabfangung	PC UL94 V0

Thermische und Klimatische Eigenschaften
UL	E244889

Elektrische Eigenschaften
Kontaktwiderstand	= 20 m?
Isolationswiderstand	= 500 MO
Spannungsfestigkeit: Kontakt-Kontakt	= 1000 V, DC
Spannungsfestigkeit: Kontakt-Schirm	= 1500 V, DC
Strombelastbarkeit bei 50° C	1 A
PoE+ gemäß IEEE 802.3at	Geeignet für Power over Ethernet+

Normen
IP-Schutzarten	IEC 60529
Steckverbinder	IEC 61076-3-106

Umweltanforderungen
Umgebungstemperatur	-40° C bis +85° C

Übertragungstechnische Eigenschaften
Kategorie 6_A (Komponente)	ISO/IEC 11801, DIN EN 50173-1
Klasse E_A (Permanent Link)	ISO/IEC 11801, DIN EN 50173-1
Klasse E_A (Channel)	ISO/IEC 11801, DIN EN 50173-1
Class E (Channel mit Kupplung Cat.6)	-
Class D (Channel mit Kupplung Cat.5e)	-
Gigabit Ethernet gemäß IEEE 802.3	erfüllt
10 Gigabit Ethernet gemäß IEEE 802.3an	erfüllt
