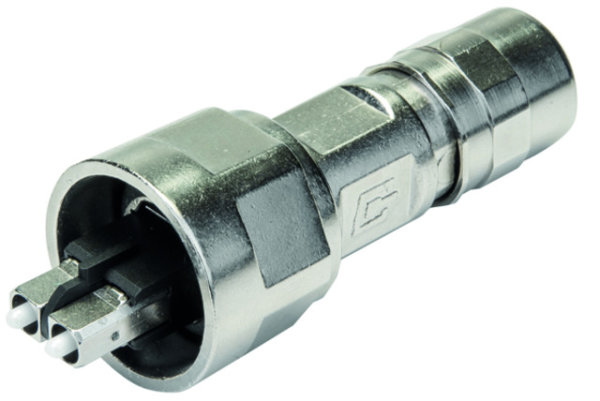

STX V1 2SC Steckerset POF M (Telegärtner J88083A0010)

STX V1 2SC Steckerset POF M (Telegärtner J88083A0010)

Artikelnummer: J88083A0010
EAN: 4018359329358
Kategorie: LWL-Steckersets Variante 1
Hersteller: Telegärtner

ohne Knickschutzspirale

60,44 €

exkl. 19% USt. , zzgl. (Standard)

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die moderne Industrie- und Gebäudeverkabelung sieht eine Verknüpfung des Büronetzwerks mit dem Fertigungsnetzwerk und dessen unterlagerten Produktionszellen und Maschinen vor. Die hierfür einschlägigen Normen ISO/IEC 24702 bzw. EN 50173-1 und -3 geben die hohe Durchgängigkeit zwischen Verwaltung und Fertigung vor. Dabei soll eine Echtzeit-Übertragung mit hoher Sicherheit und Verfügbarkeit bei gleichzeitiger Investitionssicherheit gewährleistet werden. Die zunehmende Vernetzung von Maschinen, Anlagen und Messgeräten im Produktionsbereich mit den aus der Büroverkabelung bekannten Steckverbindern erfordert deren Anpassung an die erhöhten Anforderungen in der verschmutzungsgefährdeten, rauen industriellen Umgebung. Um diesen gerecht zu werden, bietet Telegärtner neben verschiedenen RJ45 IP67, M12 D- und X-kodierten Steckverbindern auch Ausführungen für den Anschluss von Glas- und Polymerfasern an.

Steckverbinder für moderne Industrieanwendungen erfordern Konzepte, die Abläufe vereinfachen und der beschleunigten Datenübertragung gerecht werden. Für die anwendungsneutrale Verkabelung von Automatisierungsmaschinen (Automation Island) gemäß IEC 61918 und Feldbusinstallationen gemäß IEC 61784-5 empfiehlt Ihnen Telegärtner die Steckverbinder der Variante 1. Diese sind in einer robusten Metall- oder Kunststoffausführung erhältlich. Der Steckverbinder der Variante 1 (Ethernet/IP) ist in der IEC 61076-3-106 genormt, für raue Industrieumgebungen ausgelegt und erreicht Schutzklasse IP67 im gesteckten sowie im ungesteckten Zustand mit der hierfür ebenfalls passenden Schutzkappe. Darüberhinaus bieten wir Ihnen durch das modulare Prinzip ein breites Sortiment, das bei allen Steckverbindern mit STEADYTEC®-Technologie zum Einsatz kommt. Profitieren Sie von der maximalen Flexibiltät und wählen Sie einfach den benötigten Einsatz aus. Die RJ45 Stecker und Flanscheinsätze zeichnen sich durch hohe Leistungsreserven aus und bieten Class E_A Übertragungseigenschaften gemäß ISO/IEC 11801. Die LWL-Stecker-und Flanscheinsätze sind sowohl für GOF als auch POF-Fasern erhältlich und bieten Ihnen für jede Anwendung die passende Lösung.

Leistungsmerkmale

Aufnahme von Kabeln mit Durchmesser 5...10 mm
Einfache Montage der Flansche mit Zentralverschraubung oder 4 Schrauben
Fangschnur aus NBR an der Schutzkappe
Feld für Markierungsschilder
Mit Knickschutzspirale erhältlich zur Einhaltung der Biegeradien bei LWL und Cu-Kabel
Robustes Zinkdruckguss- oder Kunststoffgehäuse
Schutzklasse IP67
Variante 1 nach IEC 61076-3-106
Vormontierte Stecker und Setartikel für hohe Montagefreundlichkeit
Wahlweise mit RJ45 Cat.6_A, Cat.6 Class E_A, USB oder LWL-Einsatz erhältlich

Technische Attribute
Bezeichnung	STX V1 LWL-Steckerset
Gehäuse	Metall
Stecker-Bauform	2SC
Fasertyp	POF
Anmerkungen	ohne Knickschutzspirale

Mechanische Eigenschaften
Bauform	Bauform SC nach IEC 61754-4
Lebensdauer	= 1000; POF/PCF: = 500
Sechskant-Crimpweite	4.52 x 10 mm
Zugentlastung	= 100 N
Farbe: Steckergehäuse/ Kupplungsgehäuse	Multimode: beige, blau, türkis, schwarz, violett; Singlemode: blau; Singlemode APC: grün; POF: gelb; PCF: rot
Werkstoff: Steckerstift	Zirkonia-Keramik, POF: Neusilber; PCF: Nickel
Werkstoff: Kupplungshülse	Zirkonia-Keramik oder Phosphorbronze
Werkstoff: Steckerstiftaufnahme	Kupferlegierung, vernickelt
Werkstoff: Steckergehäuse, Knickschutztülle, Schutzkappen	Thermoplastischer Kunststoff, flammhemmend, halogenfrei
Werkstoff: Kupplungsgehäuse	Thermoplastischer Kunststoff, flammhemmend, halogenfrei, oder Zinkdruckguss, vernickelt
Werkstoff: Haltefeder (Kupplung)	Nichtrostender Stahl

Thermische und Klimatische Eigenschaften
Betriebstemperatur in °C	-20° to 80° C
Lagertemperatur in °C	-40° to 90° C

Optische Eigenschaften
Einfügedämpfung: Stecker (Werksmontage)	Multimode: max. 0.4 dB¹; Singlemode/Singlemode APC: max. 0.5 dB¹; POF: 1.5 dB; PCF: 1.0 dB
Einfügedämpfung: Kupplung	Multimode/Singlemode: max. 0.2 dB¹; Singlemode APC: 0.2 dB¹
Rückflussdämpfung: Stecker (Werksmontage)	Multimode: min. 30 dB²; Singlemode: min. 40 dB²; Singlemode APC: min. 60 dB²
