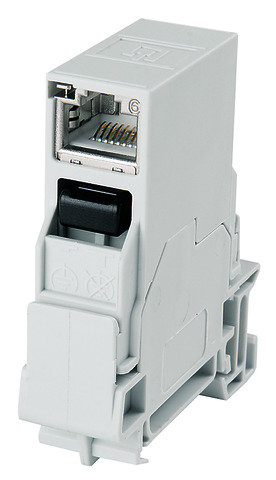

STX Tragschienen-Verbinder RJ45 Kupplung Cat.6 Class EA (ISO) (Telegärtner J80023A0003)

STX Tragschienen-Verbinder RJ45 Kupplung Cat.6 Class EA (ISO) (Telegärtner J80023A0003)

Artikelnummer: J80023A0003
EAN: 4018359341190
Kategorie: STX Tragschienen-Verbinder RJ45
Hersteller: Telegärtner

geeignet für RJ45/11/12-Stecker, für Tragschiene TH35

25,99 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Telegärtner bietet für die strukturierte Verkabelung im Schaltschrank anreihbare Verbinder und Verteiler für die Tragschiene. Sie dienen als Übergang von den ankommenden Installations- und Anschlussleitungen zur schaltschrankinternen Verkabelung. Die Montage erfolgt auf der gängigen Tragschiene TH35 nach DIN 60715 in Clip-Technik.

Die STX Tragschienen-Verbinder mit STEADYTEC®-Technologie sind mit einer großen Auswahl von Einsätzen (RJ45, USB, LWL-Kupplungen) erhältlich. Mit Hilfe der frei wählbaren Einsätze, die sich problemlos in die Verbinder-Gehäuse einsetzen lassen, entsteht eine hohe Flexibilität sowohl in der Artikelauswahl als auch in den Anwendungsgebieten. Die Ausführungen für die vollgeschirmten RJ45 Module Cat.6_A und RJ45 Kupplungen Cat.6 Class E_A verfügen über eine im laufenden Betrieb schaltbare Potentialverbindung. Das ermöglicht eine einfache Fehleranalyse im Erdungskonzept sowie eine Trennung der Potenziale von Netzwerk und Schaltschrank.

Leistungsmerkmale

Cat.6_A gemäß IEC 60603-7-51
Cat.6_A re-embedded getestet gemäß IEC 60512-27-100
Linkzertifizierung: Klasse E_A gemäß ISO/IEC 11801
10 Gigabit-Ethernet konform (IEEE 802.3an)
Kontakt-Überbiegeschutz: =750 Steckzyklen mit RJ45/RJ11/RJ12-Steckern
geeignet für PoE+ gemäß IEEE 802.3at
mit designfähiger Modul-Aufnahme AMJ-S Up/0 flex kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller
integrierte Kabelabfangung für Kabeldurchmesser bis 9 mm
Universelles, weltweit verfügbares Einbaumaß für Montageausschnitte 19,3 x 14,7 mm
Optisch überwachte Prüfung der RJ45-Kontakthöhen
AMJ-S DD: mit integriertem Schutz vor Beschädigung der Kontakte durch automatisches Lösen der Steckverbindung

Technische Attribute
Kurzbezeichnung	STX Tragschienen-Verbinder
Ausführung	inkl. RJ45 Kupplung Cat.6, geeignet für Class E_A Channel
Anmerkungen	geeignet für RJ45/11/12-Stecker, für Tragschiene TH35
Farbe	lichtgrau

Mechanische Eigenschaften
Lebensdauer (Steckzyklen RJ45, RJ12, RJ11)	= 750
Cu-Leiterdurchmesser: Volldraht	0.41 - 0.64 mm AWG 26/1 - AWG 22/1
Cu-Leiterdurchmesser: Litze	0.46 - 0.76 mm AWG 27/7 - AWG 22/7
Aderdurchmesser	0,9 - 1,6 mm
Wiederanschließbarkeit Schneidklemmkontakte für AWG 22/1 und AWG 22/7	=4 Zyklen
Wiederanschließbarkeit Schneidklemmkontakte für AWG 23/1 - 26/1	=10 Zyklen
Wiederanschließbarkeit Schneidklemmkontakte für AWG 24/7 - 27/7	=10 Zyklen
Kabeldurchmesser	max. 9 mm
Steckkraft	= 30 N
Werkstoff: Gehäuse / Tragschienenverbinder	PA UL94 V0 grau
Werkstoff: Isoliergehäuse	-
Werkstoff: Rasthaken	Federstahl
Werkstoff: Isolierteile	PC UL94 V0
Werkstoff: Leiterplatte	FR4
Werkstoff: Gehäuse	PA UL94 V0 grau
Werkstoff: Oberfläche Leiterplatte	chem. verzinnt
Werkstoff: Erdungsfeder	Federstahl 5-8 µm Sn über 3 µm Cu
Werkstoff: Modulgehäuse	Zinkdruckguss
Werkstoff: Oberfläche Kontaktfeder	min. 0,8 µm (30 µin) Au über 1,2 µm (50µin) Ni
Werkstoff: Gehäuseoberfläche	vernickelt
Werkstoff: Schneidklemmkontakte	CuNi2Si
Werkstoff: Schirm	Neusilber
Werkstoff: Oberfläche Schneidklemmkontakte	min. 3-6 µm (120-240 µin) Sn
Werkstoff: Kontaktfeder	Federstahl
Werkstoff: Kabelabfangung	PC UL94 V0

Thermische und Klimatische Eigenschaften
UL	E244889

Elektrische Eigenschaften
PoE+ gemäß IEEE 802.3at	erfüllt
Kontaktwiderstand	= 20 m?
Isolationswiderstand	= 500 MO
Spannungsfestigkeit: Kontakt-Kontakt	= 1000 V, DC
Spannungsfestigkeit: Kontakt-Schirm	= 1500 V, DC
Strombelastbarkeit bei 50° C	1 A

Normen
Anwendungsneutrale Kommunikationskabelanlagen	ISO/IEC 11801; EN 50173-1:2007; ISO/IEC 24702; IEC 61918
Anwendungsspezifische Kommunikationskabelanlagen	PROFINET Installation Guideline
Steckverbinder	IEC 60603-7-51
IP-Schutzarten	IEC 60529
Niederspannungsschaltgeräte	DIN EN 60947-1; DIN EN 60947-7-1
Tragschiene TH35	DIN 60715

Umweltanforderungen
Umgebungstemperatur	-40° C bis +85° C

Übertragungstechnische Eigenschaften
Kategorie 6_A (Komponente)	ISO/IEC 11801, DIN EN 50173-1
Klasse E_A (Permanent Link)	ISO/IEC 11801, DIN EN 50173-1
Class E (Channel mit Kupplung Cat.6)	-
Class D (Channel mit Kupplung Cat.5e)	-
Gigabit Ethernet gemäß IEEE 802.3	erfüllt
10 Gigabit Ethernet gemäß IEEE 802.3an	erfüllt
Klasse E_A (Channel)	ISO/IEC 11801, DIN EN 50173-1
