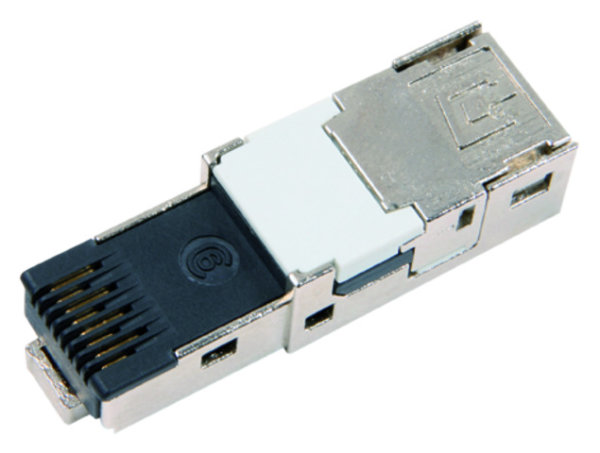

STX RJ45 Steckereinsatz, feldkonf. AWG22-26 Cat.6 Class EA (ISO) (Telegärtner J80026A0004)

STX RJ45 Steckereinsatz, feldkonf. AWG22-26 Cat.6 Class EA (ISO) (Telegärtner J80026A0004)

Artikelnummer: J80026A0004
EAN: 4018359328818
Kategorie: RJ45-Steckereinsätze Variante 4
Hersteller: Telegärtner

feldkonfektionierbar

16,24 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die moderne Industrie- und Gebäudeverkabelung sieht eine Verknüpfung des Büronetzwerks mit dem Fertigungsnetzwerk und dessen unterlagerten Produktionszellen und Maschinen vor. Die hierfür einschlägigen Normen ISO/IEC 24702 bzw. EN 50173-1 und -3 geben die hohe Durchgängigkeit zwischen Verwaltung und Fertigung vor. Dabei soll eine Echtzeit-Übertragung mit hoher Sicherheit und Verfügbarkeit bei gleichzeitiger Investitionssicherheit gewährleistet werden. Die zunehmende Vernetzung von Maschinen, Anlagen und Messgeräten im Produktionsbereich mit den aus der Büroverkabelung bekannten Steckverbindern erfordert deren Anpassung an die erhöhten Anforderungen in der verschmutzungsgefährdeten, rauen industriellen Umgebung. Um diesen gerecht zu werden, bietet Telegärtner neben verschiedenen RJ45 IP67, M12 D- und X-kodierten Steckverbindern auch Ausführungen für den Anschluss von Glas- und Polymerfasern an.

Leistungsmerkmale

vormontierte Schutzkappe
robustes Zinkdruckgussgehäuse
360° Schirmung
vollautomatische Abschirmung zwischen den Adernpaaren
3-stufige Kabelabfangung (Kabeldurchmesser 5,0 bis 9,0 mm)
in 60 Sekunden und ohne Spezialwerkzeug konfektionierbar
optimiert für den Feldeinsatz, auch unter schwierigen Bedingungen
sichere Übertragung auch bei Störungen von außen
4-Kammern-Adernmanager (erhältlich mit Farbkodierung T568A oder T568B und PROFINET)
geeignet für Verkabelungen in Bürogebäuden, Rechenzentren, Industrieanlagen und Heimnetzwerken
höchste Zuverlässigkeit
ideal für Reparatur und Erweiterung von Netzwerken
Durchdring-Kontakte geeignet für Massivleiter und Litzenleiter

Technische Attribute
Bezeichnung	STX RJ45 Steckereinsatz Cat.6 Class E_A
Volldraht/Litze	AWG22-26
Anmerkungen	feldkonfektionierbar

Mechanische Eigenschaften
Steckkraft	= 30 N
Lebensdauer (Steckungen)	= 750
Cu-Leiterdurchmesser: Litze	0.48 - 0.76 mm AWG 26/7 - AWG 22/7
Cu-Leiterdurchmesser: Volldraht	0.41 - 0.64 mm AWG 26/1 - AWG 22/1
Aderdurchmesser	0,8 - 1,6 mm
Wiederanschließbarkeit	=4 Zyklen
Kabeldurchmesser	5.5 - 8.5 mm
Werkstoff: Kontaktteile	Zinnbronze
Werkstoff: Leiterplatte	FR4 UL 94 V0
Werkstoff: Durchdring-Kontakte	Phosphor Bronze verzinnt
Werkstoff: Schirmkontakt	Messing, vernickelt
Werkstoff: Adernvorsortierung	PC UL94 V0 weiß
Werkstoff: Verriegelungshaken	PBT UL94 V0
Werkstoff: Abschirmgehäuse	Zinkdruckguss, vernickelt
Werkstoff: Kabelabfangung	PBT UL94 V0
Werkstoff: Schutzkappe	PBT UL94 V0
Werkstoff: Steckergehäuse	Zinkdruckguss, vernickelt
Werkstoff: Kontakte	Zinnbronze
Werkstoff: Kontaktoberfläche	min. 0,8 µm Au über 2,54 µm Ni
Werkstoff: Schirm	Neusilber
Werkstoff: Schneidklemmkontakte	Zinnbronze
Werkstoff: Oberfläche Schneidklemmkontakte	verzinnt

Thermische und Klimatische Eigenschaften
UL	E244889
Temperaturbereich [°C]	-40/ 70

Elektrische Eigenschaften
PoE+ gemäß IEEE 802.3at	erfüllt
Strombelastbarkeit bei 50° C	1 A

Normen
IP-Schutzarten	IEC 60529
Anwendungsneutrale Kommunikationskabelanlagen	ISO/IEC 11801; EN 50173-1; ISO/IEC 24702; IEC 61918
Anwendungsspezifische Kommunikationskabelanlagen	PROFINET Installation Guideline
Steckverbinder	IEC 60603-7-5

Übertragungstechnische Eigenschaften
10 Gigabit Ethernet gemäß IEEE 802.3an	erfüllt
Klasse E_A (Channel)	ISO/IEC 11801, DIN EN 50173-1
