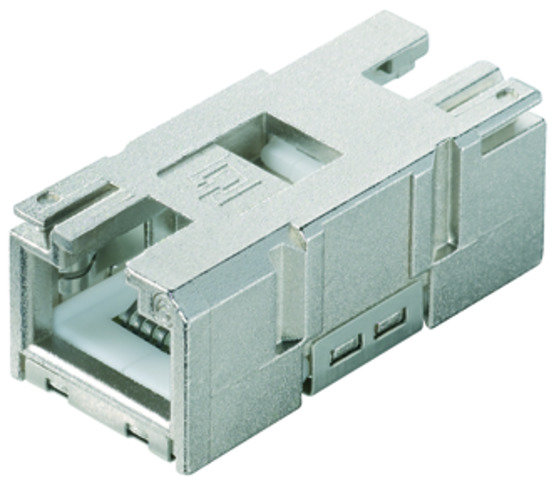

STX RJ45 Kupplung Cat.6 Class EA (ISO) (Telegärtner J80029A0010)

STX RJ45 Kupplung Cat.6 Class EA (ISO) (Telegärtner J80029A0010)

Artikelnummer: J80029A0010
EAN: 4018359328993
Kategorie: RJ45-Flanscheinsätze Variante 1
Hersteller: Telegärtner

geeignet für Class EA Channel

12,99 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die moderne Industrie- und Gebäudeverkabelung sieht eine Verknüpfung des Büronetzwerks mit dem Fertigungsnetzwerk und dessen unterlagerten Produktionszellen und Maschinen vor. Die hierfür einschlägigen Normen ISO/IEC 24702 bzw. EN 50173-1 und -3 geben die hohe Durchgängigkeit zwischen Verwaltung und Fertigung vor. Dabei soll eine Echtzeit-Übertragung mit hoher Sicherheit und Verfügbarkeit bei gleichzeitiger Investitionssicherheit gewährleistet werden. Die zunehmende Vernetzung von Maschinen, Anlagen und Messgeräten im Produktionsbereich mit den aus der Büroverkabelung bekannten Steckverbindern erfordert deren Anpassung an die erhöhten Anforderungen in der verschmutzungsgefährdeten, rauen industriellen Umgebung. Um diesen gerecht zu werden, bietet Telegärtner neben verschiedenen RJ45 IP67, M12 D- und X-kodierten Steckverbindern auch Ausführungen für den Anschluss von Glas- und Polymerfasern an.

Leistungsmerkmale

Cat.6_A gemäß IEC 60603-7-51
Cat.6_A re-embedded getestet gemäß IEC 60512-27-100
Linkzertifizierung: Klasse E_A gemäß ISO/IEC 11801
10 Gigabit-Ethernet konform (IEEE 802.3an)
Kontakt-Überbiegeschutz: =750 Steckzyklen mit RJ45/RJ11/RJ12-Steckern
geeignet für PoE+ gemäß IEEE 802.3at
mit designfähiger Modul-Aufnahme AMJ-S Up/0 flex kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller
integrierte Kabelabfangung für Kabeldurchmesser bis 9 mm
Universelles, weltweit verfügbares Einbaumaß für Montageausschnitte 19,3 x 14,7 mm
Optisch überwachte Prüfung der RJ45-Kontakthöhen
AMJ-S DD: mit integriertem Schutz vor Beschädigung der Kontakte durch automatisches Lösen der Steckverbindung

Technische Attribute
Bezeichnung	STX RJ45 Kupplung Cat.6 Class E_A
Anmerkungen	geeignet für Class E_A Channel

Mechanische Eigenschaften
Werkstoff: Gehäuse	Zinkdruckguss
Lebensdauer (Steckzyklen RJ45, RJ12, RJ11)	= 750
Cu-Leiterdurchmesser: Volldraht	0.41 - 0.64 mm AWG 26/1 - AWG 22/1
Werkstoff: Isoliergehäuse	-
Cu-Leiterdurchmesser: Litze	0.46 - 0.76 mm AWG 27/7 - AWG 22/7
Werkstoff: Rasthaken	Federstahl
Aderdurchmesser	0,9 - 1,6 mm
Werkstoff: Isolierteile	PC UL94 V0
Werkstoff: Leiterplatte	FR4
Wiederanschließbarkeit Schneidklemmkontakte für AWG 22/1 und AWG 22/7	=4 Zyklen
Werkstoff: Oberfläche Leiterplatte	chem. verzinnt
Wiederanschließbarkeit Schneidklemmkontakte für AWG 23/1 - 26/1	=10 Zyklen
Werkstoff: Kontaktfeder	Federstahl
Wiederanschließbarkeit Schneidklemmkontakte für AWG 24/7 - 27/7	=10 Zyklen
Kabeldurchmesser	max. 9 mm
Werkstoff: Oberfläche Kontaktfeder	min. 0,8 µm (30 µin) Au über 1,2 µm (50µin) Ni
Lebensdauer (Steckungen)	= 750
Werkstoff: Schneidklemmkontakte	CuNi2Si
Steckkraft	= 30 N
Werkstoff: Oberfläche Schneidklemmkontakte	min. 3-6 µm (120-240 µin) Sn
Werkstoff: Kabelabfangung	PC UL94 V0
Werkstoff: Kontaktteile	Federstahl
Werkstoff: Schirm	Neusilber
Werkstoff: Modulgehäuse	Zinkdruckguss
Werkstoff: Gehäuseoberfläche	vernickelt
Werkstoff: Kontakte	Federstahl
Werkstoff: Kontaktoberfläche	min. 0,8 µm Au über 1,2 µm Ni

Thermische und Klimatische Eigenschaften
UL	E244889
Temperaturbereich [°C]	-40/ 70

Elektrische Eigenschaften
PoE+ gemäß IEEE 802.3at	erfüllt
Kontaktwiderstand	= 20 m?
Isolationswiderstand	= 500 MO
Spannungsfestigkeit: Kontakt-Kontakt	= 1000 V, DC
Spannungsfestigkeit: Kontakt-Schirm	= 1500 V, DC
Strombelastbarkeit bei 50° C	1 A

Normen
IP-Schutzarten	IEC 60529
Anwendungsspezifische Kommunikationskabelanlagen	ISO/IEC 11801; EN 50173-1; ISO/IEC 24702; IEC 61918
Anwendungsneutrale Kommunikationskabelanlagen	PROFINET Installation Guideline
Steckverbinder	IEC 60603-7-5

Umweltanforderungen
Umgebungstemperatur	-40° C bis +85° C

Übertragungstechnische Eigenschaften
Kategorie 6_A (Komponente)	ISO/IEC 11801, DIN EN 50173-1
Klasse E_A (Permanent Link)	ISO/IEC 11801, DIN EN 50173-1
Class E (Channel mit Kupplung Cat.6)	-
Class D (Channel mit Kupplung Cat.5e)	-
Gigabit Ethernet gemäß IEEE 802.3	erfüllt
10 Gigabit Ethernet gemäß IEEE 802.3an	erfüllt
Klasse E_A (Channel)	ISO/IEC 11801, DIN EN 50173-1
