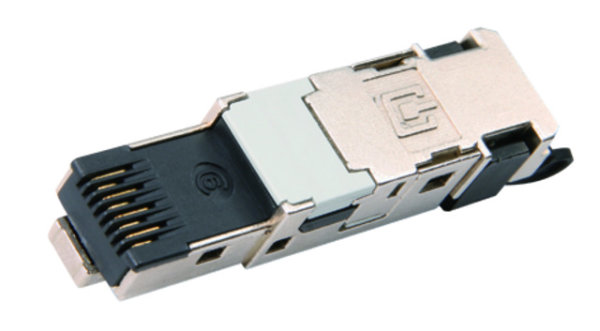

STX IP20 RJ45 Stecker, feldkonf. AWG22-26 Cat.6 Class EA schwarz T568A (Telegärtner J80026A0045)

Artikelnummer: J80026A0045
EAN: 4018359375867
Kategorie: MFP8 Cat.6A, geschirmt
Hersteller: Telegärtner

AWG22-26, mit bedruckter Adervorsortierung nach T568A, feldkonfektionierbar

12,10 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Für die Konfektionierung von RJ45 Patchkabeln bietet Telegärtner RJ45 Stecker für die Montage sowohl ohne Spezialwerkzeuge als auch mit Crimpwerkzeug. Die Stecker nach Bauform RJ45 gemäß IEC 60603-7 sind in unterschiedlichen Ausführungen erhältlich. Der 8-polige Cat.6_A Stecker MFP8 für Kabel mit Litzenleiter und Massivdraht kann im Feld ohne Spezialwerkzeug an Installations- oder Patchkabel mit einem Kabeldurchmesser bis 9,0 mm konfektioniert werden. Er ist mit verschiedenen Farbkodierungen für T568A/B und PROFINET erhältlich und bietet eine 360º Schirmkontaktierung. Die ungeschirmte Version UFP8 für Kabel mit Litzenleiter und Massivdraht kann im Feld ohne Werkzeuge an Installations- oder Patchkabel mit einem Kabeldurchmesser bis 8,5 mm konfektioniert werden. Weiterhin ist der 8-polige Cat.6_A Stecker für Kabel mit Litzenleiter von AWG27/7-24/7 bzw. Massivdrähte AWG27/1-24/1, der mittels Crimpzange konfektioniert wird, im Programm. Er bietet ebenso eine Schirmkontaktierung und eine einfache Montage mittels Vorsortiereinsatz. Die Zugentlastung wirkt dabei auf den Kabelmantel, somit ist eine Quetschung der Adern ausgeschlossen. Zusätzlich sind 1- und 2-teilige Knickschutztüllen in unterschiedlichen Farben erhältlich. Passende Crimpzangen für bis zu 1000 Crimpungen bzw. für den professionellen Einsatz mit bis zu 10.000 Crimpungen runden das Angebot ab. Die Multiportfähigkeit zum Anschluss der konfektionierten Kabel in Patchfeldern, Switchen, etc. ist bei allen Steckern in vollem Umfang gegeben.

Leistungsmerkmale

vormontierte Schutzkappe
robustes Zinkdruckgussgehäuse
360° Schirmung
vollautomatische Abschirmung zwischen den Adernpaaren
3-stufige Kabelabfangung (Kabeldurchmesser 5,0 bis 9,0 mm)
in 60 Sekunden und ohne Spezialwerkzeug konfektionierbar
optimiert für den Feldeinsatz, auch unter schwierigen Bedingungen
sichere Übertragung auch bei Störungen von außen
4-Kammern-Adernmanager (erhältlich mit Farbkodierung T568A oder T568B und PROFINET)
geeignet für Verkabelungen in Bürogebäuden, Rechenzentren, Industrieanlagen und Heimnetzwerken
höchste Zuverlässigkeit
ideal für Reparatur und Erweiterung von Netzwerken
Durchdring-Kontakte geeignet für Massivleiter und Litzenleiter

Technische Attribute
Kurzbezeichnung	STX IP20 RJ45-Stecker Cat.6 Class E_A
Anmerkungen	AWG22-26, mit bedruckter Adervorsortierung nach T568A, feldkonfektionierbar

Mechanische Eigenschaften
Aderdurchmesser	0,8 - 1,6 mm
Lebensdauer (Steckungen)	= 750
Anschlussbedingungen Cu-Leiterdurchmesser: Volldraht	0.41 - 0.64 mm AWG 26/1 - AWG 22/1
Anschlussbedingungen Cu-Leiterdurchmesser: Litze	0.48 - 0.76 mm AWG 26/7 - AWG 22/7
Wiederanschließbarkeit	=4 Zyklen
Cu-Leiterdurchmesser: Volldraht	0.51 - 0.64 mm (AWG24/1-22/1)
Anschlussbedingungen Cu-Leiterdurchmesser: Litze*	0.61 - 0.78 mm (AWG24-22/19)
Steckkraft	= 30 N
Cu-Leiterdurchmesser: Litze	0.48 - 0.76 mm AWG 26/7 - AWG 22/7
Kabeldurchmesser	5.5 - 8.5 mm
Werkstoff: Kontaktteile	Zinnbronze
Werkstoff: Leiterplatte	FR4 UL 94 V0
Werkstoff: Durchdring-Kontakte	Phosphor Bronze verzinnt
Werkstoff: Schirmkontakt	Messing, vernickelt
Werkstoff: Adernvorsortierung	PC UL94 V0 weiß
Werkstoff: Verriegelungshaken	PBT UL94 V0
Werkstoff: Abschirmgehäuse	Zinkdruckguss, vernickelt
Werkstoff: Kabelabfangung	PBT UL94 V0
Werkstoff: Schutzkappe	PBT UL94 V0
Werkstoff: Steckergehäuse	Zinkdruckguss, vernickelt
Werkstoff: Träger	PA UL94 V0
Werkstoff: Kontakte	Zinnbronze
Werkstoff: Kontaktoberfläche	min. 0,8 µm Au über 2 µm Ni
Werkstoff: Schirm	Neusilber
Werkstoff: Schneidklemmkontakte	Zinnbronze
Werkstoff: Oberfläche Schneidklemmkontakte	verzinnt

Thermische und Klimatische Eigenschaften
Temperaturbereich [°C]	-40/ 85
UL	E244889

Elektrische Eigenschaften
PoE+ gemäß IEEE 802.3at	erfüllt

Normen
Anwendungsneutrale Kommunikationskabelanlagen	ISO/IEC 11801; EN 50173-1:2007; ISO/IEC 24702; IEC 61918
Anwendungsspezifische Kommunikationskabelanlagen	PROFINET Installation Guideline
Steckverbinder	IEC 60603-7-51

Übertragungstechnische Eigenschaften
10 Gigabit Ethernet gemäß IEEE 802.3an	erfüllt
Klasse E_A (Channel)	ISO/IEC 11801, DIN EN 50173-1
