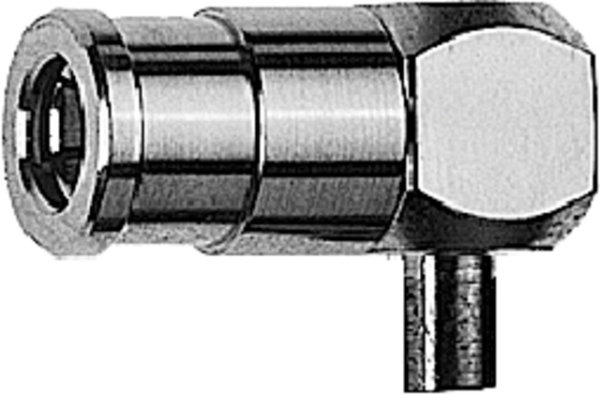

SMB-Kabelwinkelbuchse Au, löt, 50 Ohm G11 (UT-85) (Telegärtner J01161A0841)

SMB-Kabelwinkelbuchse Au, löt, 50 Ohm G11 (UT-85) (Telegärtner J01161A0841)

Artikelnummer: J01161A0841
EAN: 4018359383435
Kategorie: Kabelwinkelbuchse
Hersteller: Telegärtner

löt/löt

7,59 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die Steckverbindungen der Serie SMB/SMC/SMS werden mit drei verschiedenen Kupplungsarten angeboten: SMB-Steckverbinder haben Schnapptechnik, die eine schnelle aber sichere Verbindung gewährleistet und bis zu einer Frequenz von 4 GHz einsetzbar sind. SMC-Steckverbinder haben vibrationsbeständige Schraubverbindungen und sind bis zu einer Frequenz von 10 GHz einsetzbar. SMS-Steckverbinder sind Einschubverbindungen, die nur geringe Steck- und Ziehkräfte erfordern und daher besonders für Einschubgehäuse geeignet sind. Sie sind bis zu einer Frequenz von 4 GHz einsetzbar.

Die Steckverbindungen der Serie SMB/SMC/SMS haben einen Wellenwiderstand von 50 ?. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie SMB/SMC/SMS sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden durch Löten oder Crimpen angeschlossen. Die Steckverbinder der Serie SMB/SMC/SMS werden in einer Vielzahl von elektronischen Geräten eingesetzt.

Technische Attribute
Serie	SMB
Kabelgruppe; Kabel	G11 (UT-85) RG-405/U SUCOFORM 86 UT-85 1671A EZ 86 Flexiform 405 NM
Anmerkungen	löt/löt
Oberfläche	Gold
Montage	C05

Mechanische Eigenschaften
Empfohlenes Kupplungsdrehmoment	SMC 25-35 Ncm
Lebensdauer (Steckungen): Standard-Ausführung	= 100
Lebensdauer (Steckungen): MIL-Ausführung	= 500
Steckkraft/Ziehkraft	SMB 14 N typ.
Ziehkraft	SMS 10 N typ.
Werkstoff: Federnde Kontaktteile	CuBe2
Werkstoff: Crimprohr	Cu
Werkstoff: Fächerscheibe	CuSn6
Werkstoff: Sonstige Metallteile	CuZn39Pb3
Werkstoff: Isolierteile	PTFE
Werkstoff: Dichtungen	Silikon
Oberfläche: Innenleiter	Cu1Ni2Au1.27
Oberfläche Außenleiter: Gold (Standard; Endziffer ...1)	Cu1Ni2Au0.8
Oberfläche Außenleiter: MIL Gold (Endziffer ...2)	Cu1Ni2Au1.27
Oberfläche Außenleiter: Leiterplatten-Ausführungen (Endziffer ...7)	SnPb8
Oberfläche Außenleiter: Telealloy (Endziffer ...8)	CuSnZn3 (Telealloy); Ag2CuSnZn.5 (Optargen)
Oberfläche Außenleiter: Nickel (Endziffer ...9)	Cu2Ni5
Oberfläche sonstiger Metallteile: Gold (Standard; Endziffer ...1)	Cu2Ni5Au0.2
Oberfläche sonstiger Metallteile: MIL Gold (Endziffer ...2)	Cu1Ni2Au0.8
Oberfläche sonstiger Metallteile: Nickel (Endziffer ...9)	Cu2Ni5, CuSnZn3

Thermische und Klimatische Eigenschaften
Prüfklasse nach DIN IEC 60068 Teil 1	55/155/21

Elektrische Eigenschaften
Durchgangswiderstand Innenleiter	= 5 m?
Durchgangswiderstand Außenleiter	= 2.5 m?
Isolationswiderstand	= 1 G?
Spannungsfestigkeit	750 V / 50 Hz
Wellenwiderstand	50 ?
Rückflussdämpfung Flexible Kabel (Gerade Ausführung) bei 1 GHz	= 20.00 dB
Rückflussdämpfung Flexible Kabel (Gerade Ausführung) bei 3 GHz	= 16.50 dB
Rückflussdämpfung Flexible Kabel (Winkel Ausführung) bei 1 GHz	= 14.00 dB
Rückflussdämpfung Flexible Kabel (Winkel Ausführung) bei 3 GHz	= 12.40 dB
Frequenzbereich bis	4 GHz SMB/SMS; 10 GHz SMC

Normen
IEC 60 169-9
IEC 60 169-10
