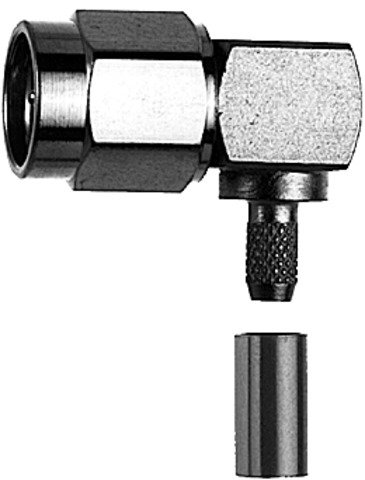

SMA-Winkelstecker Cr Au G30 (1.5/3.8); H 155 POPE (Telegärtner J01150A0521)

SMA-Winkelstecker Cr Au G30 (1.5/3.8); H 155 POPE (Telegärtner J01150A0521)

Artikelnummer: J01150A0521
EAN: 4018359234140
Kategorie: SMA-Kabelwinkelstecker Crimp
Hersteller: Telegärtner

>35 db/1 GHz; >25 dB/2 GHz; >20 dB/4 GHz

6,00 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 ?. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie SMA sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. SMA-Steckverbinder werden unter anderem im Mobilfunk, in Satelliten und in der Meßtechnik eingesetzt.

Diese Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 68. Diese Schutzklasse ist pauschal für die Serie SMA festgelegt worden. Für einzelne Steckverbindungen kann es zu Abweichungen kommen. Im Zweifelsfall bitte anfragen.

Technische Attribute
Kabelgruppe; Kabel	G30 (1.5/3.8); G54 (1.5/3.8 FLEX) H 155 LOW LOSS 1.4/3.8 02YS(ST)CY 1.4/3.7-50 LI 1.4/3.8 AF 7808A CNT-240 HPF 240 LMR-240 MRC 240 AFB S 04172 D TZC 500 25 WCX240 02YS(ST)CY 1.4/3.7-50 SPEEDFOAM 240 HFJ SX 04172 B-60
Anmerkungen	>35 db/1 GHz; >25 dB/2 GHz; >20 dB/4 GHz
Oberfläche	Gold
Abmessungen	a=21.9
Montage	C0431
Crimpeinsatz	N01003A0056

Mechanische Eigenschaften
Lebensdauer (Steckungen)	= 500
Empfohlenes Kupplungsdrehmoment	79 - 113 Ncm
Werkstoff: Federnde Kontaktteile	CuBe2
Werkstoff: Crimprohr	Cu
Werkstoff: Fächerscheibe	CuSn6
Werkstoff: Isolierteile	PTFE
Werkstoff: Dichtungen	MVQ
Oberfläche: Innenleiter	Cu1Ni2Au1.27
Oberfläche Außenleiter: Gold (Standard; Endziffer ...1)	NiPAu
Oberfläche Außenleiter: MIL Gold (Endziffer ...2)	Cu1Ni2Au1.27
Oberfläche Außenleiter: Edelstahl (MIL-Ausführung; Endziffer ...6)	passiviert
Oberfläche Außenleiter: Leiterplatten-Ausführungen (Endziffer ...7)	SnPb8
Oberfläche Außenleiter: Telealloy (Endziffer ...8)	CuSnZn3 (Telealloy); Ag2CuSnZn0.5 (Optargen)
Oberfläche Außenleiter: Nickel (Endziffer ...9)	Cu2Ni5
Oberfläche sonstiger Metallteile: Gold (Standard; Endziffer ...1)	Cu2Ni5Au0.2
Oberfläche sonstiger Metallteile: MIL Gold (Endziffer ...2)	Cu1Ni2Au0.8
Oberfläche sonstiger Metallteile: Edelstahl (MIL-Ausführung; Endziffer ...6)	passiviert
Oberfläche sonstiger Metallteile: Telealloy (Endziffer ...8)	CuSnZn3
Oberfläche sonstiger Metallteile: Nickel (Endziffer ...9)	Cu2Ni5

Thermische und Klimatische Eigenschaften
Prüfklasse nach DIN IEC 60068 Teil 1	55/155/56

Elektrische Eigenschaften
Wellenwiderstand	50 ?
Spannungsfestigkeit	1 kV/50 Hz
Betriebsspannung	= 335 V/50 Hz
Durchgangswiderstand Innenleiter	= 3 m?
Durchgangswiderstand Außenleiter	= 2 m?
Isolationswiderstand	= 5 G?
Frequenzbereich für flexible Kabel bis	12,4 GHz
Frequenzbereich für Festmantelkabel bis (Gerade Ausführung)	18 GHz
Frequenzbereich für Festmantelkabel bis (Winkel Ausführung)	12,4 GHz
Rückflussdämpfung Flexible Kabel (Gerade und Winkel Ausführung) bei 1 GHz	= 20.00 dB
Rückflussdämpfung Flexible Kabel (Gerade und Winkel Ausführung) bei 2 GHz	= 19.20 dB
Rückflussdämpfung Flexible Kabel (Gerade und Winkel Ausführung) bei 4 GHz	= 17.70 dB
Rückflussdämpfung Flexible Kabel (Gerade und Winkel Ausführung) bei 6 GHz	= 16.50 dB
Rückflussdämpfung Festmantelkabel (Gerade Ausführung) bei 1 GHz	= 28.50 dB
Rückflussdämpfung Festmantelkabel (Gerade Ausführung) bei 2 GHz	= 27.50 dB
Rückflussdämpfung Festmantelkabel (Gerade Ausführung) bei 4 GHz	= 26.00 dB
Rückflussdämpfung Festmantelkabel (Gerade Ausführung) bei 6 GHz	= 24.90 dB
Rückflussdämpfung Festmantelkabel (Winkel Ausführung) bei 1 GHz	= 25.70 dB
Rückflussdämpfung Festmantelkabel (Winkel Ausführung) bei 2 GHz	= 25.20 dB
Rückflussdämpfung Festmantelkabel (Winkel Ausführung) bei 4 GHz	= 24.20 dB
Rückflussdämpfung Festmantelkabel (Winkel Ausführung) bei 6 GHz	= 23.20 dB

Normen
IEC 60 169-15
