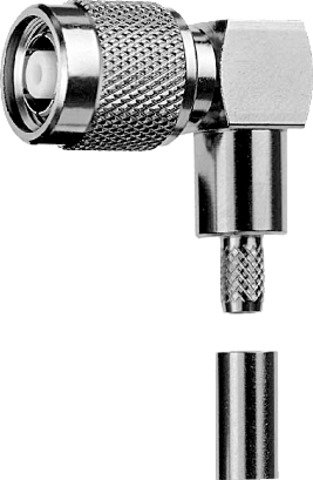

R-TNC Winkelstecker Reverse Cr G1 (RG-58C/U) (Telegärtner J01010R0002)

R-TNC Winkelstecker Reverse Cr G1 (RG-58C/U) (Telegärtner J01010R0002)

Artikelnummer: J01010R0002
EAN: 4018359281625
Kategorie: R-TNC-Winkelstecker Crimp
Hersteller: Telegärtner

crimp/crimp; Frequenzbereich bis 4 GHz

9,23 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Von Steckverbindern mit einer reversen Polarität spricht man, wenn z.B. bei einem Standard-Kabelstecker der Innenleiter nicht als Stift sondern als Buchse ausgeführt ist. Steckverbinder mit reverser Polarität werden überwiegend im WLAN-Bereich verwendet und dort in drei Serien angeboten: Steckverbinder der Serien R-SMA verfügen über einen Schraubverschluss, sind vibrationsfest und können je nach Ausführung bis zu einer Frequenz von 6 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 ?.

Serie R-TNC Steckverbinder verfügen über einen Schraubverschluss, sind vibrationsfest und können bis zu einer Frequenz von 6 GHz eingesetzt werden. Es werden Ausführungen mit 50 ? Wellenwiderstand angeboten.

Serie R-BNC Steckverbinder entsprechen der Serie R-TNC, haben jedoch einen Bayonettverschluss. Die Kabel werden durch Crimpen angeschlossen. Steckverbinder der Serien R-SMA und R-TNC sind im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand querdicht gemäß IP 68 - die Serie R-BNC gemäß IP 54.

Technische Attribute
Kabelgruppe; Kabel	G1 (RG-58C/U) RG-58C/U 7806A 9907 CNT-195 HPF 195 KX 15 LMR-195 WCX195
Anmerkungen	crimp/crimp; Frequenzbereich bis 4 GHz
Montage	A3805
Crimpeinsatz	N01003A0005

Mechanische Eigenschaften
Lebensdauer (Steckungen)	= 500
Empfohlenes Kupplungsdrehmoment	R-SMA: 79 - 113 Ncm; R-TNC: 46 - 69 Ncm
Werkstoff: Federnde Kontaktteile	R-SMA: CuBe2; R-TNC/R-BNC: CuBe2, CuNi1Pb1P(C97)
Werkstoff: Nichtfedernde Kontaktteile	CuZn39Pb3
Werkstoff: Crimprohr	Cu/CuZn39Pb3
Werkstoff: Fächerscheibe	CuSn6
Werkstoff: Isolierteile	PTFE
Werkstoff: Dichtungen	Silikon
Werkstoff: Außenleiter	CuZn39Pb3
Werkstoff: Sonstige Metallteile	CuZn39Pb3
Oberfläche: Innenleiter	R-SMA: Cu1Ni2Au1.27; R-TNC / R-BNC: Cu1Ni2Au0.8
Oberfläche: Außenleiter	R-SMA: NiPAu; R-TNC / R-BNC: Cu2Ni5
Oberfläche: Sonstige Metallteile	R-SMA: Cu1Ni2Au0.2; R-TNC / R-BNC: Cu2Ni5

Thermische und Klimatische Eigenschaften
Prüfklasse nach DIN IEC 60068 Teil 1	R-SMA: 55/155/56
Typen mit PTFE Isolierung	R-TNC / R-BNC: 40/155/21

Elektrische Eigenschaften
Wellenwiderstand	50 ?
Betriebsspannung	R-SMA: = 335 V/50 Hz; R-TNC / R-BNC: = 500 Veff/50 Hz
Durchgangswiderstand Innenleiter	R-SMA: = 3 m?; R-TNC: = 10 m?; R-BNC: = 20 m?
Durchgangswiderstand Außenleiter	R-SMA: =2 m?; R-TNC: =2.5 m?; R-BNC: =5 m?
Isolationswiderstand	= 5 G?
Frequenzbereich bis	R-BNC: 4 GHz; R-SMA: 6 GHz; R-TNC: 6 GHz
