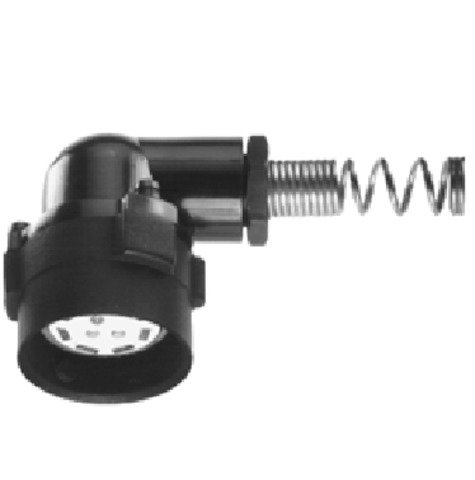

NF-Kabelwinkelstecker Ganzmetall U 127/U-M mit Met.-Baj. für D=5,5 (Telegärtner J00014A0002)

NF-Kabelwinkelstecker Ganzmetall U 127/U-M mit Met.-Baj. für D=5,5 (Telegärtner J00014A0002)

Artikelnummer: J00014A0002
EAN: 4018359089399
Kategorie: Kabelwinkelstecker
Hersteller: Telegärtner

mit Stahl-Bajonettring und Metall-Rückteil, für Kabel ø 5.5

55,71 €

exkl. 19% USt. , zzgl. (Standard)

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die 10-polige NF-Steckverbindung nach MIL-C-10544 ist hauptsächlich zur Verwendung in Nachrichtengeräten vorgesehen (z. B. zum Anschalten von Handfernsprechgeräten, Kopfhörern und Mikrofonen). Die Steckverbindung ist wasserdicht; die Verriegelung erfolgt durch Bajonettverschluss. Die Buchsenkontakte sind einzeln gefedert, die Steckkontakte sind starr. Der Steckereinsatz weist einen doppelten Verdrehschutz auf. Kabel werden durch Löten angeschlossen.

Technische Attribute
MIL-Std.	U-127/U-M
Nato-Nr.	5935-12-318-9424
Anmerkungen	mit Stahl-Bajonettring und Metall-Rückteil, für Kabel ø 5.5

Mechanische Eigenschaften
Verriegelungskraft	max. 277 Ncm
Entriegelungskraft	min. 46 Ncm
Kontaktkraft	= 113.00 N
Schockfestigkeit (Dauer 11 ms)	500 m/s²
Druckwasserdichtheit	0,2 bar
Lebensdauer (Steckungen)	= 1500
Werkstoff: Kontaktteile	CuZn38Pb1
Werkstoff: Kontaktfeder	CuBe2
Werkstoff: Kontaktoberfläche	Ag über CuNi / Rh über CuNi
Werkstoff: Isolierteile	Melamin 150
Werkstoff: Armaturen	rostbeständiger Stahl oder POM
Werkstoff: Dichtungen	Gummi

Thermische und Klimatische Eigenschaften
Prüfklasse nach DIN IEC 60068-1	55/085/10

Elektrische Eigenschaften
Isolationswiderstand	= 200 m?
Spannungsfestigkeit	500 Veff/50 Hz
Betriebswechselspannung	max. 50 V
Betriebsstrom	max. 0.1 A
