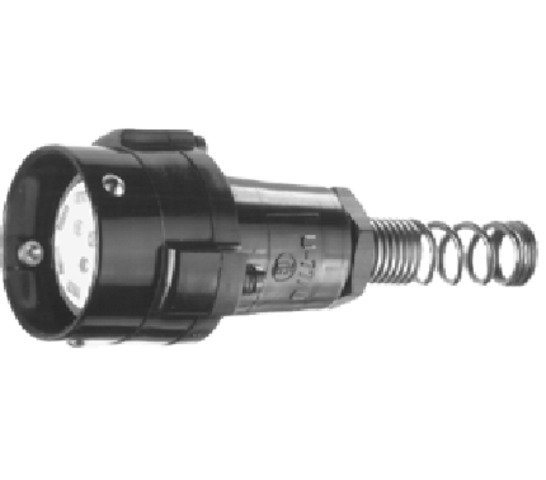

NF-Kabelstecker U-77/U-D, Ø=7,5mm Bajonett und Rückteil aus Pom (Telegärtner J00014B0585)

NF-Kabelstecker U-77/U-D, Ø=7,5mm Bajonett und Rückteil aus Pom (Telegärtner J00014B0585)

Artikelnummer: J00014B0585
EAN: 4018359089498
Kategorie: Kabelstecker
Hersteller: Telegärtner

Bajonettring und Rückteil aus POM, für Kabel ø 7.5 mm

30,71 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die 10-polige NF-Steckverbindung nach MIL-C-10544 ist hauptsächlich zur Verwendung in Nachrichtengeräten vorgesehen (z. B. zum Anschalten von Handfernsprechgeräten, Kopfhörern und Mikrofonen). Die Steckverbindung ist wasserdicht; die Verriegelung erfolgt durch Bajonettverschluss. Die Buchsenkontakte sind einzeln gefedert, die Steckkontakte sind starr. Der Steckereinsatz weist einen doppelten Verdrehschutz auf. Kabel werden durch Löten angeschlossen.

Technische Attribute
MIL-Std.	U-77/U-D
Anmerkungen	Bajonettring und Rückteil aus POM, für Kabel ø 7.5 mm

Mechanische Eigenschaften
Verriegelungskraft	max. 277 Ncm
Entriegelungskraft	min. 46 Ncm
Kontaktkraft	= 113.00 N
Schockfestigkeit (Dauer 11 ms)	500 m/s²
Druckwasserdichtheit	0,2 bar
Lebensdauer (Steckungen)	= 1500
Werkstoff: Kontaktteile	CuZn38Pb1
Werkstoff: Kontaktfeder	CuBe2
Werkstoff: Kontaktoberfläche	Ag über CuNi / Rh über CuNi
Werkstoff: Isolierteile	Melamin 150
Werkstoff: Armaturen	rostbeständiger Stahl oder POM
Werkstoff: Dichtungen	Gummi

Thermische und Klimatische Eigenschaften
Prüfklasse nach DIN IEC 60068-1	55/085/10

Elektrische Eigenschaften
Isolationswiderstand	= 200 m?
Spannungsfestigkeit	500 Veff/50 Hz
Betriebswechselspannung	max. 50 V
Betriebsstrom	max. 0.1 A
