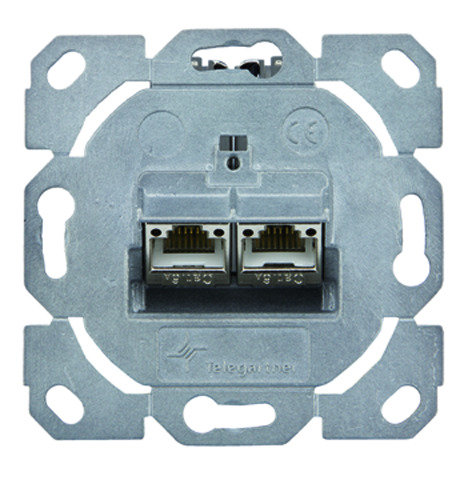

Modulaufnahme AMJ-SL 2-fach UP/0 flex inkl. 2 AMJ-SL Module Cat.6A T568A (Telegärtner J00020A0528)

Modulaufnahme AMJ-SL 2-fach UP/0 flex inkl. 2 AMJ-SL Module Cat.6A T568A (Telegärtner J00020A0528)

Artikelnummer: J00020A0528
EAN: 4018359562038
Kategorie: Brüstungskanal - designfähig
Hersteller: Telegärtner

21,44 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Leistungsmerkmale

Cat.6_A gemäß IEC 60603-7-51
Cat.6_A re-embedded getestet gemäß IEC 60512-27-100
Linkzertifizierung: Klasse E_A gemäß ISO/IEC 11801
10 Gigabit-Ethernet konform (IEEE 802.3an)
Kontakt-Überbiegeschutz: =750 Steckzyklen mit RJ45/RJ11/RJ12-Steckern
geeignet für PoE+ gemäß IEEE 802.3at
mit designfähiger Modul-Aufnahme AMJ-S Up/0 flex kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller
integrierte Kabelabfangung für Kabeldurchmesser bis 9 mm
Universelles, weltweit verfügbares Einbaumaß für Montageausschnitte 19,3 x 14,7 mm
Optisch überwachte Prüfung der RJ45-Kontakthöhen
AMJ-S DD: mit integriertem Schutz vor Beschädigung der Kontakte durch automatisches Lösen der Steckverbindung

Technische Attribute
Ausführung	Modulträger inkl. 2 AMJ-SL Modul Cat.6A T568A, kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller*
Kurzbezeichnung	designfähige Modul-Aufnahme AMJ-SL 2-fach UP/0 flex

Mechanische Eigenschaften
Werkstoff: Adernvorsortierung	PC UL94 HB weiß
Werkstoff: Gehäuse	Zinkdruckguss vernickelt
Werkstoff: Kontaktfeder	Bronze vergoldet
Werkstoff: Leiterplatte	FR4 UL94 V0
Werkstoff: Schirmblech	Neusilber
Werkstoff: Schneidklemmkontakte	Bronze verzinnt
Zugentlastung	PC UL94 V0
Steckkraft	= 30 N
Lebensdauer (Steckzyklen RJ45, RJ12, RJ11)	= 750
Cu-Leiterdurchmesser: Volldraht	0.41 - 0.64 mm AWG 26/1 - AWG 22/1
Cu-Leiterdurchmesser: Litze	0.46 - 0.76 mm AWG 27/7 - AWG 22/7
Aderdurchmesser	0,9 - 1,6 mm
Wiederanschließbarkeit Schneidklemmkontakte für AWG 22/1 und AWG 22/7	=4 Zyklen
Wiederanschließbarkeit Schneidklemmkontakte für AWG 23/1 - 26/1	=10 Zyklen
Wiederanschließbarkeit Schneidklemmkontakte für AWG 24/7 - 27/7	=10 Zyklen
Kabeldurchmesser	max. 9 mm
Werkstoff: Isoliergehäuse	-
Werkstoff: Rasthaken	Federstahl
Werkstoff: Schirm	Neusilber
Werkstoff: Isolierteile	PC UL94 V0
Werkstoff: Oberfläche Leiterplatte	chem. verzinnt
Werkstoff: Oberfläche Kontaktfeder	min. 0,8 µm (30 µin) Au über 1,2 µm (50µin) Ni
Werkstoff: Oberfläche Schneidklemmkontakte	min. 3-6 µm (120-240 µin) Sn
Werkstoff: Kabelabfangung	PC UL94 V0

Thermische und Klimatische Eigenschaften
UL	E244889

Elektrische Eigenschaften
4PPoE gemäß IEEE 802.3bt	Geeignet für 4 Paar Power over Ethernet
Kontaktwiderstand	= 20 m?
Isolationswiderstand	= 500 MO
Spannungsfestigkeit: Kontakt-Kontakt	= 1000 V, DC
Spannungsfestigkeit: Kontakt-Schirm	= 1500 V, DC
Strombelastbarkeit bei 50° C	1 A
PoE+ gemäß IEEE 802.3at	Geeignet für Power over Ethernet+

Normen
IP-Schutzarten	IEC 60529
Steckverbinder	IEC 60603-7-51

Umweltanforderungen
Schutz vor Eindringen von Teilchen	IP2X
Schutz vor Wasser/Untertauchen	IPX0
Umgebungstemperatur	-40° C bis + 70° C

Übertragungstechnische Eigenschaften
Kategorie 6_A (Komponente)	ISO/IEC 11801, DIN EN 50173-1
Klasse E_A (Permanent Link)	ISO/IEC 11801, DIN EN 50173-1
Klasse E_A (Channel)	ISO/IEC 11801, DIN EN 50173-1
Class E (Channel mit Kupplung Cat.6)	-
Class D (Channel mit Kupplung Cat.5e)	-
Gigabit Ethernet gemäß IEEE 802.3	erfüllt
10 Gigabit Ethernet gemäß IEEE 802.3an	erfüllt
