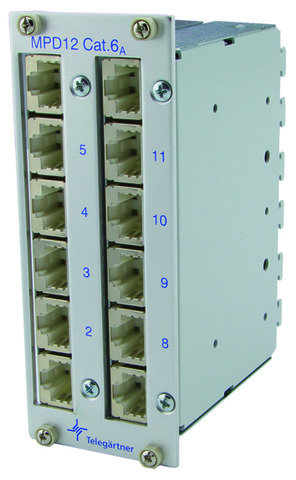

Mini-Verteiler Cat.6A 3HE/10TE MPD12-H K Cat.6A ungeschirmt (Telegärtner J02022A0056)

Mini-Verteiler Cat.6A 3HE/10TE MPD12-H K Cat.6A ungeschirmt (Telegärtner J02022A0056)

Artikelnummer: J02022A0056
EAN: 4018359368128
Kategorie: Mini-Verteiler MPD12 K Cat.6A & Cat.6A
Hersteller: Telegärtner

133,33 €

exkl. 19% USt. , zzgl. (Standard)

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Netzwerke mit einer geringen Anzahl von Teilnehmern erfordern einfache und kostengünstige Verteileinrichtungen ohne 19'' Schränke und separate EDV -Räume. Für diesen Zweck wurden verschiedene Verteiler entwickelt, die als Rangierverteiler oder als Anschlusseinheit für Teilnehmergruppen am Arbeitsplatz geeignet sind. Bis zu 12 Teilnehmer können über geschirmte oder ungeschirmte Installationskabel angeschlossen werden. Die Kabel können von hinten oder von unten in das Gehäuse eingeführt werden; der Verteiler kann dazu an der Wand, auf dem Kanal befestigt oder einfach auf den Tisch gestellt werden. Eine 3 HE-Einschubausführung für 19"-Schränke ist ebenfalls lieferbar.

Leistungsmerkmale

360 Grad Schirmkontaktierung (geschirmte Ausführung) direkt auf der Leiterplatte durch Klemmschelle ohne zusätzliches Verdrillen des Abschirmgeflechts
Abschirmhaube aus rostfreien Stahl
Anschluss der Adern über LSA Plus-Schneidklemmen mit Farbkennzeichnung nach EIA/TIA 568A und B
Anschlussfreundlich bei Einhaltung der aufgedrillten Strecke bei den Anschlussdrähten auf max. 13 mm
Cat.6_A- & Cat.6A-Ausführungen mit Kontaktüberbiegeschutz: geeignet für 6- (RJ11/12) und 8-polige Stecker (RJ45); können ohne zusätzlichen Montageaufwand wechselweise in den MJ-Buchsen verwendet werden
Einschubausführungen 3 HE/7 TE mit 6xRJ45 und 3 HE/10 TE mit 12xRJ45, Frontplatte Alu eloxiert
Gehäuse aus Thermoplast, halogenfrei, mit Anti-Rutsch-Füßen
Kabelzugentlastung durch beiliegende Kabelbinder ohne Schrauben und Spezialwerkzeuge
Leiterplatte horizontal montiert, geschirmte Ausführungen sind mit einem innenliegenden Metall-Abschirmgehäuse versehen. Zusätzlich kann auf der Leiterplatte ein PE-Kabel (mit Schraube M4) befestigt werden
Mini-Verteiler MPD6, MPD8 MPD12 mit 6, 8 oder 12 Anschlussbuchsen RJ45 auf einer gemeinsamen Leiterplatte
Mini-Verteiler MPD8 AMJ/UMJ und MPD12 AMJ/UMJ für 8 bzw. 12 AM-S/AMJ/UMJ-Module und Kupplungen
Werkzeuglose Befestigung der Abschirmhaube (geschirmte Ausführung)

Technische Attribute
Kurzbezeichnung	MPD12-H K Cat.6A - 3 HE / 10 TE
Ausführung	ungeschirmt, Montage auf Tragschiene TH35 ohne Adapter, ohne Abschirmhaube, auch für ISDN/Tel. geeignet
Farbe	Frontplatte Aluminium eloxiert

Mechanische Eigenschaften
Steckkraft	= 30 N
Lebensdauer (Steckungen)	= 750
Cu-Leiterdurchmesser	massiv 0,41 - 0,64 mm AWG 26/1 - AWG 22/1
Aderdurchmesser	0,7 - 1,6 mm
Werkstoff: Gehäuse Miniverteiler	ABS
Werkstoff: Gehäuse Miniverteiler 3HE	rostfreies Stahlblech
Werkstoff: Abschirmgehäuse	rostfreies Stahlblech
Werkstoff: Isolierteile	PBT
Werkstoff: Leiterplatte	FR4
Werkstoff: Oberfläche Leiterplatte	verzinnt
Werkstoff: Kontaktfeder	Federstahl
Werkstoff: Oberfläche Kontaktfeder	min. 0,8 µm Au über 1,2 µm Ni
Werkstoff: Schneidklemmkontakte	CuZn
Werkstoff: Oberfläche Schneidklemmkontakte	verzinnt

Elektrische Eigenschaften
Kontaktwiderstand	= 20 m?
Isolationswiderstand	= 500 MO
Spannungsfestigkeit: Kontakt-Kontakt	= 1000 V, DC
Spannungsfestigkeit: Kontakt-Schirm	= 1500 V, DC
PoE+ gemäß IEEE 802.3at	Cat.6_A, Cat.6A; Cat.6/Class E: PoE+
Strombelastbarkeit bei 50° C	1 A

Normen
Steckverbinder	IEC 60603-7-51 / -7-41

Umweltanforderungen
Umgebungstemperatur	-40° C bis + 70° C

Übertragungstechnische Eigenschaften
Kategorie 6_A (Komponente) für Produkte Cat.6_A	ISO/IEC 11801, DIN EN 50173-1
Klasse E_A (Permanent Link) für Produkte Cat.6_A, Cat.6A, Class E_A 500	ISO/IEC 11801, DIN EN 50173-1
Klasse E_A (Channel) für Produkte Cat.6_A, Cat.6A, Class E_A 500	ISO/IEC 11801, DIN EN 50173-1
10 Gigabit Ethernet gemäß IEEE 802.3an	10 Gigabit Ethernet gemäß IEEE 802.3an für Cat.6_A
