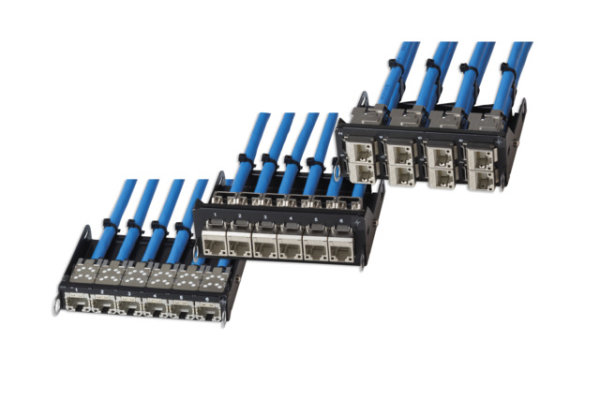

HD3 Patch Modul, 0,5HE für 6xSTX Modul, schwarz, RAL 9005 (Telegärtner H02025A4011)

Artikelnummer: H02025A4011
EAN: 4018359535827
Kategorie: HD³ Module
Hersteller: Telegärtner

Modul zur Aufnahme von bis zu 6 RJ45-Modulen und RJ45-Kupplungen der Bauform STX; halbe Höhe (17 mm)

62,07 €

exkl. 19% USt. , zzgl. (Standard)

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Zur Bestückung mit RJ45-Modulen der Baureihen STX zum Anschluss von Twisted-Pair-Kupferdatenleitungen. STX-RJ45-Module und -Kupplungen können im selben HD³-Modul gemischt werden. Im 1-HE-Baugruppenträger können pro Einbauplatz ganzer Höhe auch zwei Module mit halber Höhe übereinander eingeschoben werden. RJ45-Module bitte separat bestellen.

Leistungsmerkmale

Werkzeugloser Tausch der Module in Standardposition in kürzester Zeit
Bis zu 48 RJ45-Anschlüsse pro Höheneinheit
Zurückversetzte Montage der Module innerhalb des Baugruppenträgers möglich

Technische Attribute
Anmerkungen	Modul zur Aufnahme von bis zu 6 RJ45-Modulen und RJ45-Kupplungen der Bauform STX; halbe Höhe (17 mm)

Mechanische Eigenschaften
Steckkraft	= 30 N
Werkstoff: Gehäuse	Zinkdruckguss
Werkstoff: Isoliergehäuse	-
Lebensdauer (Steckzyklen RJ45, RJ12, RJ11)	= 750
Cu-Leiterdurchmesser: Volldraht	0.41 - 0.64 mm AWG 26/1 - AWG 22/1
Werkstoff: Rasthaken	Federstahl
Cu-Leiterdurchmesser: Litze	0.46 - 0.76 mm AWG 27/7 - AWG 22/7
Werkstoff: Schirm	Neusilber
Aderdurchmesser	0,9 - 1,6 mm
Werkstoff: Isolierteile	PC UL94 V0
Werkstoff: Leiterplatte	FR4
Wiederanschließbarkeit Schneidklemmkontakte für AWG 22/1 und AWG 22/7	=4 Zyklen
Werkstoff: Oberfläche Leiterplatte	chem. verzinnt
Wiederanschließbarkeit Schneidklemmkontakte für AWG 23/1 - 26/1	=10 Zyklen
Werkstoff: Kontaktfeder	Federstahl
Wiederanschließbarkeit Schneidklemmkontakte für AWG 24/7 - 27/7	=10 Zyklen
Kabeldurchmesser	max. 9 mm
Werkstoff: Oberfläche Kontaktfeder	min. 0,8 µm (30 µin) Au über 1,2 µm (50µin) Ni
Werkstoff: Schneidklemmkontakte	CuNi2Si
Werkstoff: Oberfläche Schneidklemmkontakte	min. 3-6 µm (120-240 µin) Sn
Werkstoff: Kabelabfangung	PC UL94 V0

Thermische und Klimatische Eigenschaften
UL	E244889

Elektrische Eigenschaften
Kontaktwiderstand	= 20 m?
Isolationswiderstand	= 500 MO
Spannungsfestigkeit: Kontakt-Kontakt	= 1000 V, DC
Spannungsfestigkeit: Kontakt-Schirm	= 1500 V, DC
Strombelastbarkeit bei 50° C	1 A
PoE+ gemäß IEEE 802.3at	Geeignet für Power over Ethernet+

Normen
Steckverbinder	IEC 60603-7-51

Umweltanforderungen
Umgebungstemperatur	-40° C bis +85° C

Übertragungstechnische Eigenschaften
Kategorie 6_A (Komponente)	ISO/IEC 11801, DIN EN 50173-1
Klasse E_A (Permanent Link)	ISO/IEC 11801, DIN EN 50173-1
Klasse E_A (Channel)	ISO/IEC 11801, DIN EN 50173-1
Class E (Channel mit Kupplung Cat.6)	-
Class D (Channel mit Kupplung Cat.5e)	-
Gigabit Ethernet gemäß IEEE 802.3	erfüllt
10 Gigabit Ethernet gemäß IEEE 802.3an	erfüllt
