HD3 Modul 0,5HE 6xSMA inkl. SMA-Kupplungen 50 Ohm, schwarz, RAL 9005 (Telegärtner H02025A4009)

Artikelnummer: H02025A4009
EAN: 4018359535803
Kategorie: HD³ Module
Hersteller: Telegärtner

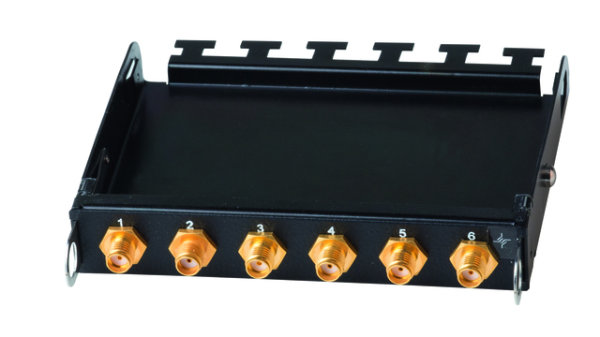

Modul mit 6 Kupplungen SMA 50 O; halbe Höhe (17 mm)

144,27 €

exkl. 19% USt. , zzgl. (Standard)

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Zum Anschluss von Koaxialkabeln. Lieferung inklusive Koaxial-Kupplungen. Im 1-HE-Baugruppenträger können pro Einbauplatz ganzer Höhe auch zwei Module mit halber Höhe übereinander eingeschoben werden.

Leistungsmerkmale

19“-Baugruppenträger in ½ HE, 1 HE und 3 HE
Zurückversetzte Montage des Baugruppenträgers möglich
Zurückversetzte Montage der Module innerhalb des Baugruppenträgers möglich
Chassis von Baugruppenträger und Modulen mit elektrisch leitfähiger Oberfläche für impedanzarmen Potenzialausgleich
Anschlussreihe für Potenzialausgleichsleitungen
Multifunktionsschiene für einfache Kabelabfangung und Montage von Haltewinkeln
Module für Glasfaser-, Twisted-Pair- und Koaxleitungen
Bestückung mit Modulen sowohl front- als auch rückseitig mit innovativer Verriegelung
Werkzeugloser Tausch der Module in Standardposition in kürzester Zeit
Mischbestückung der Baugruppenträger mit Glasfaser-, Twisted-Pair- und Koaxmodulen für besonders wirtschaftlichen Netzaufbau möglich
LWL-Module für Breakout-/Mini-Breakout-Kabel, für anschlussfertige Glasfaserstrecken, mit integrierter Spleißkassette und als FanOut-Modul mit rückseitigem MPO/MTP®-Anschluss
Bis zu 144 Fasern mit LC-Steckern pro Höheneinheit mit MPO/MTP®-Modulen
Bis zu 144 Fasern mit LC-Steckern pro Höheneinheit mit Breakout- und Mini-Breakout-Kabeln, bis zu 96 Fasern mit Bündeladerkabeln
Bis zu 48 RJ45-Anschlüsse pro Höheneinheit
Bis zu 48 SMA- oder 24 BNC-Koaxanschlüsse pro Höheneinheit
Kabelführung werkzeuglos montierbar/demontierbar
Kundenspezifische Module auf Anfrage

Technische Attribute
Anmerkungen	Modul mit 6 Kupplungen SMA 50 O; halbe Höhe (17 mm)
Z	50 ?

Mechanische Eigenschaften
Lebensdauer (Steckungen)	= 500
Oberfläche: Innenleiter	Cu1Ni2Au1.27
Werkstoff: Federnde Kontaktteile	CuBe2
Werkstoff: Crimprohr	Cu
Oberfläche Außenleiter: Gold (Standard; Endziffer ...1)	NiPAu
Empfohlenes Kupplungsdrehmoment	79 - 113 Ncm
Oberfläche Außenleiter: MIL Gold (Endziffer ...2)	Cu1Ni2Au1.27
Werkstoff: Fächerscheibe	CuSn6
Oberfläche Außenleiter: Edelstahl (MIL-Ausführung; Endziffer ...6)	passiviert
Werkstoff: Isolierteile	PTFE
Oberfläche Außenleiter: Leiterplatten-Ausführungen (Endziffer ...7)	SnPb8
Werkstoff: Dichtungen	MVQ
Oberfläche Außenleiter: Telealloy (Endziffer ...8)	CuSnZn3 (Telealloy); Ag2CuSnZn0.5 (Optargen)
Oberfläche Außenleiter: Nickel (Endziffer ...9)	Cu2Ni5
Oberfläche sonstiger Metallteile: Gold (Standard; Endziffer ...1)	Cu2Ni5Au0.2
Oberfläche sonstiger Metallteile: MIL Gold (Endziffer ...2)	Cu1Ni2Au0.8
Oberfläche sonstiger Metallteile: Edelstahl (MIL-Ausführung; Endziffer ...6)	passiviert
Oberfläche sonstiger Metallteile: Telealloy (Endziffer ...8)	CuSnZn3
Oberfläche sonstiger Metallteile: Nickel (Endziffer ...9)	Cu2Ni5

Thermische und Klimatische Eigenschaften
Prüfklasse nach DIN IEC 60068 Teil 1	55/155/56

Elektrische Eigenschaften
Wellenwiderstand	50 ?
Spannungsfestigkeit	1 kV/50 Hz
Betriebsspannung	= 335 V/50 Hz
Durchgangswiderstand Innenleiter	= 3 m?
Durchgangswiderstand Außenleiter	= 2 m?
Isolationswiderstand	= 5 G?
Frequenzbereich für flexible Kabel bis	12,4 GHz
Frequenzbereich für Festmantelkabel bis (Gerade Ausführung)	18 GHz
Frequenzbereich für Festmantelkabel bis (Winkel Ausführung)	12,4 GHz
Rückflussdämpfung Flexible Kabel (Gerade und Winkel Ausführung) bei 1 GHz	= 20.00 dB
Rückflussdämpfung Flexible Kabel (Gerade und Winkel Ausführung) bei 2 GHz	= 19.20 dB
Rückflussdämpfung Flexible Kabel (Gerade und Winkel Ausführung) bei 4 GHz	= 17.70 dB
Rückflussdämpfung Flexible Kabel (Gerade und Winkel Ausführung) bei 6 GHz	= 16.50 dB
Rückflussdämpfung Festmantelkabel (Gerade Ausführung) bei 1 GHz	= 28.50 dB
Rückflussdämpfung Festmantelkabel (Gerade Ausführung) bei 2 GHz	= 27.50 dB
Rückflussdämpfung Festmantelkabel (Gerade Ausführung) bei 4 GHz	= 26.00 dB
Rückflussdämpfung Festmantelkabel (Gerade Ausführung) bei 6 GHz	= 24.90 dB
Rückflussdämpfung Festmantelkabel (Winkel Ausführung) bei 1 GHz	= 25.70 dB
Rückflussdämpfung Festmantelkabel (Winkel Ausführung) bei 2 GHz	= 25.20 dB
Rückflussdämpfung Festmantelkabel (Winkel Ausführung) bei 4 GHz	= 24.20 dB
Rückflussdämpfung Festmantelkabel (Winkel Ausführung) bei 6 GHz	= 23.20 dB

Normen
IEC 60 169-15
