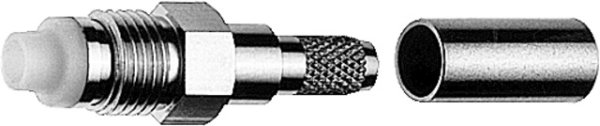

FME-Kabelbuchse Cr/Cr PP G30 (1.5/3.8), H 155 POPE (Telegärtner J01701A0003)

FME-Kabelbuchse Cr/Cr PP G30 (1.5/3.8), H 155 POPE (Telegärtner J01701A0003)

Artikelnummer: J01701A0003
EAN: 4018359130633
Kategorie: FME-Kabelbuchse Crimp
Hersteller: Telegärtner

2,12 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die Serie FME umfasst koaxiale Steckverbinder mit Schraubverschluss, die bis zu einer Frequenz von 2 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 ?. Kabel werden je nach Ausführung durch Crimpen oder Löten angeschlossen. Die Steckverbinder der Serie FME werden, auch wegen ihrer kompakten Bauform, häufig im Mobilfunk und hier insbesondere in Fahrzeugen eingesetzt.

Technische Attribute
Kabelgruppe; Kabel	G30 (1.5/3.8); G54 (1.5/3.8 FLEX) H 155 LOW LOSS 1.4/3.8 02YS(ST)CY 1.4/3.7-50 LI 1.4/3.8 AF 7808A CNT-240 HPF 240 LMR-240 MRC 240 AFB S 04172 D TZC 500 25 WCX240 02YS(ST)CY 1.4/3.7-50 SPEEDFOAM 240 HFJ SX 04172 B-60
Montage	B0831
Crimpeinsatz	N01003A0056

Mechanische Eigenschaften
Lebensdauer (Steckungen)	= 500
Ziehkraft	min. 0.5 N
Max. Kupplungsdrehmoment	200 Ncm
Werkstoff: Federnde Kontaktteile	CuNi1Pb1P(C97)
Werkstoff: Crimprohr	Cu
Werkstoff: Sonstige Metallteile	CuZn39Pb3
Werkstoff: Isolierteile	PP; PTFE
Oberfläche: Innenleiter	Cu2Ag5
Oberfläche: Sonstige Metallteile	Cu2Ni5

Thermische und Klimatische Eigenschaften
Prüfklasse nach DIN IEC 60068 Teil 1	55/085/21

Elektrische Eigenschaften
Durchgangswiderstand Innenleiter	= 10 m?
Durchgangswiderstand Außenleiter	= 5 m?
Isolationswiderstand	= 5 G?
Spannungsfestigkeit	1 kVeff/50 Hz
Wellenwiderstand	50 ?
Betriebsspannung	= 100 Veff/50 Hz
Einfügedämpfung	= 0.2 dB/1.8 GHz
Rückflußdämpfung	= 20 dB/1.8 GHz
Frequenzbereich bis	2 GHz
