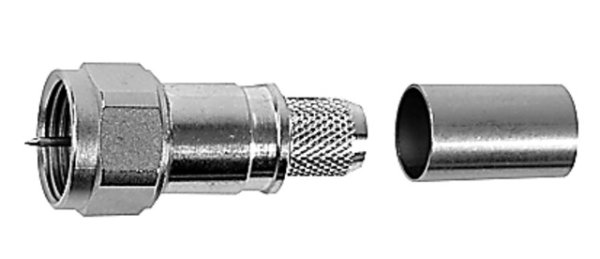

F-Kabelstecker, HDTV, Cr/Cr, 75 Ohm G39 (0.8/3.7-6.15) (Telegärtner J01600A0004)

F-Kabelstecker, HDTV, Cr/Cr, 75 Ohm G39 (0.8/3.7-6.15) (Telegärtner J01600A0004)

Artikelnummer: J01600A0004
EAN: 4018359349110
Kategorie: F-Kabelstecker Crimp
Hersteller: Telegärtner

crimp/crimp

5,17 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die Serie F umfasst koaxiale Steckverbindungen, die bis zu Frequenzen von 3 GHz eingesetzt werden können und über einen Schraubverschluss verfügen. Der Wellenwiderstand beträgt 75 Ohm. Kabel werden je nach Ausführung durch Crimpen oder Löten angeschlossen. Die Steckverbinder der Serie F werden hauptsächlich im digitalen Satellitenfernsehen eingesetzt. Für professionelle Anwendungen, insbesondere für HDTV-Signalübertragung, bietet Telegärtner hinsichtlich Rück-flussdämpfung optimierte Ausführungen an, die bis 3 GHz bzw. 4,5 GHz hervorragende Übertragungseigenschaften aufweisen.

Technische Attribute
Kabelgruppe; Kabel	G39 (0.8/3.7-6.15) 0.8/3.7 AF 0.8/3.7C 1505A HDTV Image 720 TELASS 80 VK6/0.8 FRLS 0.8/3.7 1505A VPM2000
Anmerkungen	crimp/crimp
Rückflussdämpfung	HDTV Type; 30 dB/3 GHz
Crimpeinsatz	N01003A0056
Montage	A4331

Mechanische Eigenschaften
Lebensdauer (Steckungen)	= 500
Werkstoff: Federnde Kontaktteile	CuBe2; CuNi1Pb1P(C97)
Werkstoff: Außenleiter	CuZn39Pb3
Werkstoff: Sonstige Metallteile	CuZn39Pb3/ Zinc diecast
Werkstoff: Isolierteile	PE/PTFE
Oberfläche: Innenleiter	NiP-Au
Oberfläche: Außenleiter	CuSnZn3 (Telealloy)
Oberfläche: Sonstige Metallteile	Cu2Ni5; CuSnZn3 (Telealloy)

Thermische und Klimatische Eigenschaften
Typen mit PTFE Isolierung	40/155/21
Typen mit PE Isolierung	40/75/21

Elektrische Eigenschaften
Durchgangswiderstand Innenleiter	= 5 m?
Durchgangswiderstand Außenleiter	= 2.5 m?
Isolationswiderstand	= 1 G?
Spannungsfestigkeit	750 Veff/50 Hz
Wellenwiderstand	75 ?
Frequenzbereich bis	3 GHz
Rückflussdämpfung: 1 GHz	30 dB (HDTV Types)
Rückflussdämpfung: 2 GHz	25 dB (HDTV Types)
Rückflussdämpfung: 3 GHz	20 dB (HDTV Types)
