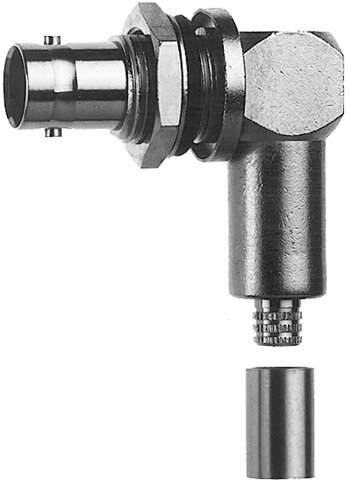

BNC-Kabelwinkeleinbaubuchse Cr 75 Ohm G2 (RG-59B/U) (Telegärtner J01003A1371)

BNC-Kabelwinkeleinbaubuchse Cr 75 Ohm G2 (RG-59B/U) (Telegärtner J01003A1371)

Artikelnummer: J01003A1371
EAN: 4018359105457
Kategorie: BNC-Kabelwinkeleinbaubuchse Crimp
Hersteller: Telegärtner

crimp/crimp; 10 dB/1 GHz; 6 dB/3 GHz

18,26 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 ? und 75 ? Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.

Diese Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54. Diese Schutzklasse ist pauschal für die Serie BNC festgelegt worden. Für einzelne Steckverbindungen kann es zu Abweichungen kommen. Im Zweifelsfall bitte anfragen.

Technische Attribute
Z	75 ?
Kabelgruppe; Kabel	G2 (RG-59B/U) 0.6/3.7 0.6L/3.7 3C-2V 8241 KX 6A RG-59B/U VK95 0.6/3.7 0.6L/3.7 AF PVC
Anmerkungen	crimp/crimp; 10 dB/1 GHz; 6 dB/3 GHz
Einbaumaß	Z04
Montage	A0731
Crimpeinsatz	N01003A0056

Mechanische Eigenschaften
Lebensdauer (Steckungen)	= 500
Werkstoff: Federnde Kontaktteile	CuBe2; CuPb1.15Ni1
Werkstoff: Außenleiter	CuZn39Pb3
Werkstoff: Sonstige Metallteile	CuZn39Pb3
Werkstoff: Isolierteile	PTFE; PE
Werkstoff: Dichtungen	Silikon
Oberfläche: Innenleiter	Cu1Ni2Au0.8
Oberfläche: Außenleiter	Cu2Ni5 (Nickel); Ag2CuSnZn0.5 (Optargen)
Oberfläche: Sonstige Metallteile	Cu2Ni5

Thermische und Klimatische Eigenschaften
Typen mit PTFE Isolierung	40/155/21
Typen mit PE Isolierung	40/75/21

Elektrische Eigenschaften
Durchgangswiderstand Innenleiter	= 20 m?
Durchgangswiderstand Außenleiter	= 5 m?
Isolationswiderstand	= 5 G?
Spannungsfestigkeit	1.5 kVeff/50 Hz
Wellenwiderstand	50 ?/(75 ?)
Rückflussdämpfung: Gerade Ausführung	= 20 dB/3 GHz (50 ? types)
Rückflussdämpfung: Winkel Ausführung	= 17.7 dB / 3 GHz (50 ? types)
Betriebsspannung	= 500 Veff/50 Hz
Frequenzbereich bis	4 GHz

Normen
IEC 61 169-8

Hinweis

Weitere BNC-Steckverbindervarianten können durch die Kombination von Normköpfen und Kabelabfangungen zusammengestellt werden.
