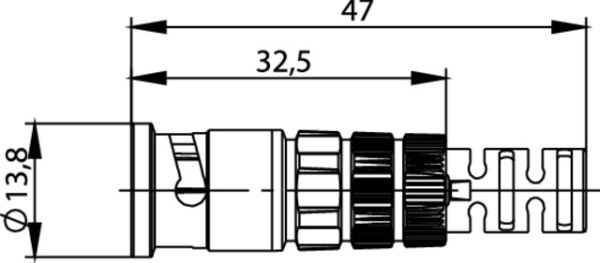

BNC-Kabelstecker HDTV Cr/Cr Easy Grip HD³ G27 (1.0/4.6-6.7) (Telegärtner J01002A0083)

Artikelnummer: J01002A0083
EAN: 4018359401535
Kategorie: BNC EasyGrip Kabelstecker Crimp
Hersteller: Telegärtner

crimp/crimp

5,04 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Eigens für die besonderen Anforderungen bei der Übertragung von HDTV Signalen in professionelle Anwendungen wie Studios, Übertragungswägen oder auch bei Großveranstaltungen hat Telegärtner nun die Baureihe BNC EasyGrip HD³ entwickelt. Die BNC EasyGrip HD³ Baureihe ist normkonform (IEC 61 169-8) und somit voll kompatibel zu allen herkömmlichen 75 Ohm BNC Steckverbindungen und zeichnet sich durch folgende Merkmale aus: High Definition: Hervorragende Übertragungseigenschaften bis 4.5 GHz (Rückflussdämpfung von < - 30 dB/3 GHz (typ.) und somit HDTV-tauglich).High Density: Besondere Zugriffsmöglichkeit beim Ein- und Ausstecken bei hoher Packungsdichte durch konisch nach hinten verlängerte Bajonetthülsen. High Durabiltity: Zuverlässiger Schutz vor Druck- und Schlagschäden durch Zinkdruckguss-Hülse und integrierte Tülle mit Biegeschutz.

Leistungsmerkmale

Große „EasyGrip“ Grifffläche für sicheres und schnelles Stecken
Hohe Packungsdichte und einfache Montage ohne Spezialwerkzeug
Sichere Signalübertragung bis 4.5 GHz
Speziell für die Übertragung von HDTV Signalen in professionelle Anwendungen entwickelt
Trittfest: robustes Zinkdruckgussgehäuse verhindert Beschädigung durch mechanische Belastung über den kompletten Steckerbereich

Technische Attribute
Z	75 ?
Kabelgruppe; Kabel	G27 (1.0/4.6-6.7) 1.0/4.8 AF 1.0/4.8 1694A 3093A 7710A 7711A 7713A 9248 Image 1000 SDV-F SDV-L VB1890 VK7/1.0 FRLS 1.0/4.6 VSD2001
Anmerkungen	crimp/crimp
Montage	A4407
Crimpeinsatz	N01003A0004

Mechanische Eigenschaften
Lebensdauer (Steckungen)	= 500
Werkstoff: Federnde Kontaktteile	CuBe2; CuPb1.15Ni1
Werkstoff: Außenleiter	CuZn39Pb3
Werkstoff: Sonstige Metallteile	CuZn39Pb3
Werkstoff: Isolierteile	PTFE; PE
Werkstoff: Dichtungen	Silikon
Oberfläche: Innenleiter	Cu1Ni2Au0.8
Oberfläche: Außenleiter	Cu2Ni5 (Nickel); Ag2CuSnZn0.5 (Optargen)
Oberfläche: Sonstige Metallteile	Cu2Ni5

Thermische und Klimatische Eigenschaften
Typen mit PTFE Isolierung	40/155/21
Typen mit PE Isolierung	40/75/21

Elektrische Eigenschaften
Durchgangswiderstand Innenleiter	= 20 m?
Durchgangswiderstand Außenleiter	= 5 m?
Isolationswiderstand	= 5 G?
Spannungsfestigkeit	1.5 kVeff/50 Hz
Wellenwiderstand	50 ?/(75 ?)
Rückflussdämpfung: Gerade Ausführung	= 20 dB/3 GHz (50 ? types)
Rückflussdämpfung: Winkel Ausführung	= 17.7 dB / 3 GHz (50 ? types)
Betriebsspannung	= 500 Veff/50 Hz
Frequenzbereich bis	4 GHz

Normen
IEC 61 169-8

Hinweis

Weitere BNC-Steckverbindervarianten können durch die Kombination von Normköpfen und Kabelabfangungen zusammengestellt werden.
