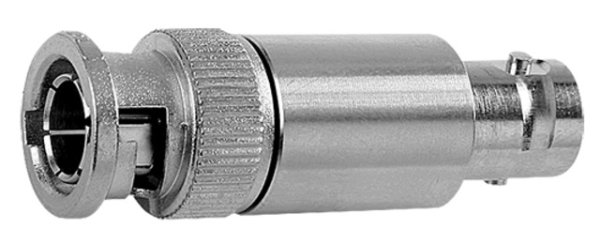

BNC-Dämpfungsglied 20 dB, 50 Ohm (m-f) (Telegärtner J01006A0025)

BNC-Dämpfungsglied 20 dB, 50 Ohm (m-f) (Telegärtner J01006A0025)

Artikelnummer: J01006A0025
EAN: 4018359364328
Kategorie: BNC-Dämpfungsglieder
Hersteller: Telegärtner

Sti-Bu

61,22 €

exkl. 19% USt. , zzgl. (Standard)

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 ? und 75 ? Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.

Diese Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54. Diese Schutzklasse ist pauschal für die Serie BNC festgelegt worden. Für einzelne Steckverbindungen kann es zu Abweichungen kommen. Im Zweifelsfall bitte anfragen.

Technische Attribute
Z	50 ?
Anmerkungen	Sti-Bu
Dämpfung	20 dB
Max. Frequenz	6 GHz
Max. Leistung	2 W
Rückflussdämpfung	21 dB/4 GHz; 18 dB/6 GHz

Mechanische Eigenschaften
Lebensdauer (Steckungen)	= 500
Oberfläche: Innenleiter	Cu1Ni2Au0.8
Werkstoff: Federnde Kontaktteile	CuBe2; CuPb1.15Ni1
Werkstoff: Außenleiter	CuZn39Pb3
Oberfläche: Außenleiter	Cu2Ni5 (Nickel); Ag2CuSnZn0.5 (Optargen)
Oberfläche: Sonstige Metallteile	Cu2Ni5
Werkstoff: Sonstige Metallteile	CuZn39Pb3
Werkstoff: Isolierteile	PTFE; PE
Werkstoff: Dichtungen	Silikon

Thermische und Klimatische Eigenschaften
Typen mit PTFE Isolierung	40/155/21
Typen mit PE Isolierung	40/75/21

Elektrische Eigenschaften
Durchgangswiderstand Innenleiter	= 20 m?
Durchgangswiderstand Außenleiter	= 5 m?
Isolationswiderstand	= 5 G?
Spannungsfestigkeit	1.5 kVeff/50 Hz
Wellenwiderstand	50 ?/(75 ?)
Rückflussdämpfung: Gerade Ausführung	= 20 dB/3 GHz (50 ? types)
Rückflussdämpfung: Winkel Ausführung	= 17.7 dB / 3 GHz (50 ? types)
Betriebsspannung	= 500 Veff/50 Hz
Frequenzbereich bis	4 GHz

Normen
IEC 61 169-8

Optische Eigenschaften
Dämpfung	20 dB

Hinweis

Weitere BNC-Steckverbindervarianten können durch die Kombination von Normköpfen und Kabelabfangungen zusammengestellt werden.
