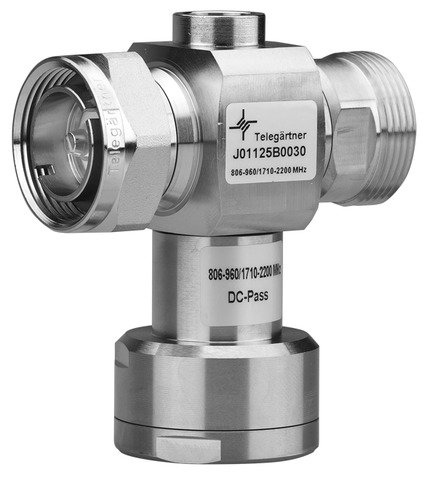

7-16 Überspannungsableiter (m-f) 806-960/1710-2200 MHz; mit DC-Pass (Telegärtner J01125B0030)

7-16 Überspannungsableiter (m-f) 806-960/1710-2200 MHz; mit DC-Pass (Telegärtner J01125B0030)

Artikelnummer: J01125B0030
EAN: 4018359353025
Kategorie: 7-16 Lambda/4 Überspannungsableiter
Hersteller: Telegärtner

Sti-Bu mit Lambda/4 Kurzschluss DC-Pass 85 V

97,47 €

exkl. 19% USt. , zzgl. (Standard)

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die Serie 7-16 (DIN) sind weit verbreitete koaxiale Steckverbindungen im Mobilfunkbereich. Diese unempfindlichen Steckverbindungen verfügen über einen Schraubverschluss und sind wasserdicht. Sie können je nach Ausführung bis zu einer Frequenz von 7.5 GHz eingesetzt werden. Die Steckverbindungen der Serie 7-16 haben einen Wellenwiderstand von 50 ?. Steckverbindervarianten gibt es für flexible, Semi-Flex-, Semi-Rigid- und Wellmantelkabel. Kabel werden durch Löten, Crimpen oder Klemmen angeschlossen. Diese Steckverbindungen werden insbesondere im Mobilfunk eingesetzt. Darüber hinaus werden sie auch für Testzwecke verwendet, bei denen Vibrations- und Witterungsbeständigkeit gefordert ist. Die spezielle Konstruktion der 7-16 Steckverbinder gewährleisten hervorragende Ergebnisse bei Rückflussdämpfung (VSWR) und Intermodulationsfestigkeit. 7-16 Steckverbindungen sind für die Übertragung von hohen Leistungen bei hohen Frequenzen geeignet.

Diese Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 68. Diese Schutzklasse ist pauschal für die Serie 7-16 festgelegt worden. Für einzelne Steckverbindungen kann es zu Abweichungen kommen. Im Zweifelsfall bitte anfragen.

Technische Attribute
Technische Daten	806-960/1710-2200 MHz (TRI-BAND); IP67
Anmerkungen	Sti-Bu mit Lambda/4 Kurzschluss DC-Pass 85 V
Montage	B76

Mechanische Eigenschaften
Lebensdauer (Steckungen)	= 500
Empfohlenes Kupplungsdrehmoment	25 - 35 Nm
Werkstoff: Federnde Kontaktteile	CuBe2, copper alloy
Werkstoff: Außenleiter	CuZn39Pb3
Werkstoff: Sonstige Metallteile	CuZn39Pb3
Werkstoff: Isolierteile	PTFE, PFA
Werkstoff: Dichtungen	Silikon, NBR
Oberfläche: Innenleiter	Cu2Ag5
Oberfläche: Außenleiter	CuSnZn3, Ag2CuSnZn0.5 (Optargen), Cu2Ag3
Oberfläche: Sonstige Metallteile	CuSnZn3 (Telealloy), Ni, Cu2Ag3

Thermische und Klimatische Eigenschaften
Prüfklasse nach DIN IEC 60068 Teil 1	55/155/56

Elektrische Eigenschaften
Durchgangswiderstand Innenleiter	= 0.4 m?
Durchgangswiderstand Außenleiter	= 0.2 m?
Isolationswiderstand	= 10 G?
Spannungsfestigkeit	4 kVeff/50 Hz
Wellenwiderstand	50 ?
Rückflussdämpfung: Flexible Kabel	40 dB/1 GHz bzw. 36 dB/2 GHz
Rückflussdämpfung: Gerade Ausführung	32 dB/4 GHz bzw. 28 dB/6 GHz
Betriebsspannung	= 2.7 kVeff/50 Hz
Leistungsübertragung	1.8 kW/1 GHz
Frequenzbereich bis	7.5 GHz

Normen
IEC 61 169-4
