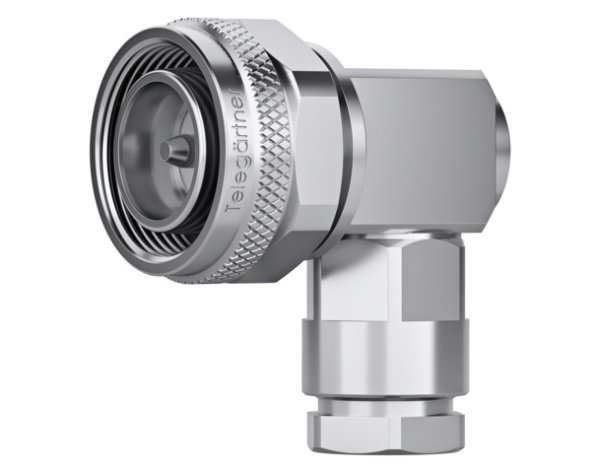

4.3-10 Kabelwinkelstecker Screw, 50 Ohm G30 (1.5/3.8) (Telegärtner J01440A0036)

4.3-10 Kabelwinkelstecker Screw, 50 Ohm G30 (1.5/3.8) (Telegärtner J01440A0036)

Artikelnummer: J01440A0036
EAN: 4018359549367
Kategorie: 4.3-10 Kabelwinkelstecker
Hersteller: Telegärtner

löt/klemm, Druckverschraubung, IP67

20,86 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die kompakte, installationsfreundliche 4.3-10 Steckverbinderserie wurde für die steigenden Anforderungen an Mobilfunkanwendungen entwickelt. Durch ihre geringe Größe und Gewicht werden die Steckverbinder der Miniaturisierung in der Mobilfunk-Infrastruktur gerecht. Dennoch werden hervorragende Werte bezüglich Rückflussdämpfung und passiver Intermodulation (PIM) erreicht. Die Steckverbinderserie ist zudem sehr variabel, da auf eine universelle Buchse drei Steckervarianten passen. Alle Steckverbinder der 4.3-10 Steckverbinderserie sind konform mit den Vorgaben der Schutzklasse IP68 und können aufgrund hervorragender Materialeigenschaften in einem Temperaturbereich von -40 °C bis +85 °C eingesetzt werden. Neben dem Standard-Sortiment sind kundenspezifische Anfertigungen für höhere Temperaturbereiche auf Anfrage möglich.

Technische Attribute
Kabelgruppe; Kabel	G30 (1.5/3.8) 02YS(ST)CY 1.4/3.7-50 02YS(ST)CY 1.4/3.7-50 LI 1.4/3.8 AF 7808A CNT-240 HPF 240 LMR-240 MRC 240 AFB S 04172 D SPEEDFOAM 240 HFJ SX 04172 B-60 TZC 500 25 WCX240
Type	Screw Type
Montage	D11
Anmerkungen	löt/klemm, Druckverschraubung, IP67

Mechanische Eigenschaften
Lebensdauer (Steckungen)	= 100
Oberfläche: Innenleiter	Cu2Ag5
Werkstoff: Federnde Kontaktteile	CuBe2, Copper Alloy
Werkstoff: Außenleiter	CuZn39Pb3
Empfohlenes Kupplungsdrehmoment	5 Nm
Oberfläche: Außenleiter	CuSnZn3, Ag2CuSnZn0.5 (Optargen), Cu2Ag3
Oberfläche: Sonstige Metallteile	CuSnZn3 (Telealloy), Ni
Werkstoff: Sonstige Metallteile	CuZn39Pb3
Werkstoff: Isolierteile	PTFE
Werkstoff: Dichtungen	Silikon

Thermische und Klimatische Eigenschaften
Prüfklasse nach DIN IEC 60068 Teil 1	55/155/56

Elektrische Eigenschaften
Durchgangswiderstand Innenleiter	= 1 m?
Durchgangswiderstand Außenleiter	= 1 m?
Isolationswiderstand	= 5 G?
Spannungsfestigkeit	2.5 kVeff @ 50 Hz
Wellenwiderstand	50 ?
Passive Intermodulation	-166 dBc @ 2 x 43 dBm
Rückflußdämpfung	38 dB/1 GHz bzw. 32 dB/2.5 GHz
Betriebsspannung	= 1.8 kVeff/50 Hz
Leistungsübertragung	= 500 W /2 GHz
Frequenzbereich bis	6 GHz

Normen
IEC 61 169-54
