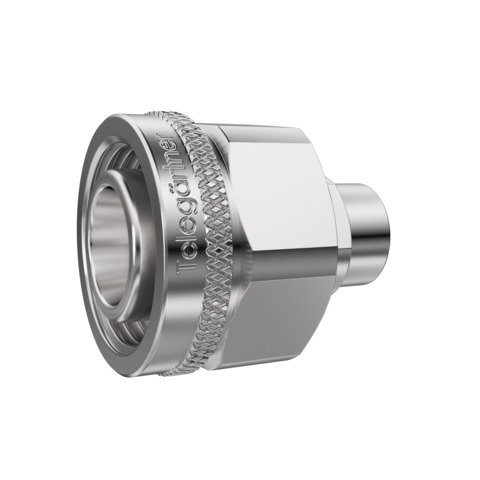

2.2-5 Kabelstecker, Screw Type, löt/löt, G9 (UT-250), G20 (1/4" Flex) (Telegärtner J01460A0006)

2.2-5 Kabelstecker, Screw Type, löt/löt, G9 (UT-250), G20 (1/4" Flex) (Telegärtner J01460A0006)

Artikelnummer: J01460A0006
EAN: 4018359539290
Kategorie: 2.2-5 Kabelstecker
Hersteller: Telegärtner

löt/löt, IP68

6,90 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die 2.2-5 Steckverbinderserie ermöglicht robuste und kompakte Installationen auf kleinstem Raum. Die erforderlichen Einbaumaße für eine typische Flanschbuchse mit 4 Befestigungslöchern beträgt nur 17,4 x 17,4 mm. Dies entspricht den üblichen Einbaumaßen der TNC-Serie. Somit benötigen die 2.2-5-Stecker ca. 53% weniger Platz als die Stecker der Serie 4.3-10 und sogar 70% weniger Platz als die der Serie 7-16. Parallel zur Verringerung der Größe und des Materialverbrauchs sinken auch die Kosten und das Gewicht, so dass diese Serie ideal für kleine Anwendungen ist. Trotz der geringen Baugröße können relativ dicke und daher verlustarme Kabel (bis 1/2“ Wellmantelkabel) verwendet werden.

Leistungsmerkmale

Platz- und Gewichtseinsparung durch eine kompakte Bauform
Optimiert für Wellmantelkabel mit einem Durchmesser von 1/4”, 3/8”, 1/2“
Sehr niedrige PIM-Werte, unabhängig vom Anzugsmoment und dem Verriegelungsmechanismus
Gegen Beschädigungen geschützte Kontakt?ächen, auch in ungestecktem Zustand
Screw, Handscrew und Push Pull Optionen mit der gleichen Buchse

Technische Attribute
Kabelgruppe; Kabel	G9 (UT-250), G20 (1/4" flex) EZ 250 5042 1/4"-Hiflex Flexiform 401 FSJ1-50 RG-401/U RFF 1/4"-50 SUCOFORM 250 SCF 14-50 J RFS UT-250
Type	Screw Type
Montage	A28
Anmerkungen	löt/löt, IP68

Mechanische Eigenschaften
Empfohlenes Kupplungsdrehmoment	3 Nm
Oberfläche: Außenleiter	Cu2Ag3
Oberfläche: Innenleiter	Cu2Ag5
Oberfläche: Sonstige Metallteile	CuSnZn3
Werkstoff: Dichtungen	Silikon
Werkstoff: Isolierteile	PTFE
Werkstoff: Federnde Kontaktteile	CuZn39Pb3
Werkstoff: Sonstige Metallteile	CuZn39Pb3
Steckzyklen	= 100
Werkstoff: Außenleiter	CuZn39Pb3

Thermische und Klimatische Eigenschaften
Betriebstemperatur in °C	-40° C...85° C

Elektrische Eigenschaften
Leistungsübertragung	250W @ 40 °C/150W @ 85 °C (2 GHz)
Passive Intermodulation	-166 dBc @ 2 x 43 dBm
Rückflußdämpfung	36dB/1GHz; 32dB/4GHz; 30dB/6GHz
Frequenzbereich bis	6 GHz (standard Version);20 GHz
Spannungsfestigkeit	1.5 kVeff/50 Hz
Wellenwiderstand	50 ?
