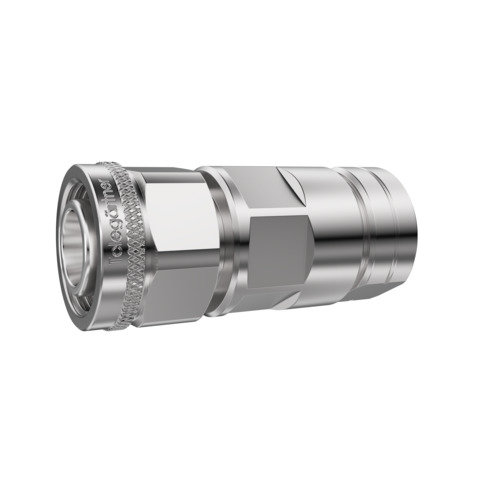

2.2-5 Kabelstecker SIMFix Pro Push-Pull, 50 Ohm G23 (1/2" Flex), IP68 (Telegärtner J01460A3012)

2.2-5 Kabelstecker SIMFix Pro Push-Pull, 50 Ohm G23 (1/2" Flex), IP68 (Telegärtner J01460A3012)

Artikelnummer: J01460A3012
EAN: 4018359547523
Kategorie: 2.2-5 Kabelstecker
Hersteller: Telegärtner

SIMFix Pro, klemm, klemm, IP68

28,27 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die 2.2-5 Steckverbinderserie ermöglicht robuste und kompakte Installationen auf kleinstem Raum. Die erforderlichen Einbaumaße für eine typische Flanschbuchse mit 4 Befestigungslöchern beträgt nur 17,4 x 17,4 mm. Dies entspricht den üblichen Einbaumaßen der TNC-Serie. Somit benötigen die 2.2-5-Stecker ca. 53% weniger Platz als die Stecker der Serie 4.3-10 und sogar 70% weniger Platz als die der Serie 7-16. Parallel zur Verringerung der Größe und des Materialverbrauchs sinken auch die Kosten und das Gewicht, so dass diese Serie ideal für kleine Anwendungen ist. Trotz der geringen Baugröße können relativ dicke und daher verlustarme Kabel (bis 1/2“ Wellmantelkabel) verwendet werden.

Leistungsmerkmale

Platz- und Gewichtseinsparung durch eine kompakte Bauform
Optimiert für Wellmantelkabel mit einem Durchmesser von 1/4”, 3/8”, 1/2“
Sehr niedrige PIM-Werte, unabhängig vom Anzugsmoment und dem Verriegelungsmechanismus
Gegen Beschädigungen geschützte Kontakt?ächen, auch in ungestecktem Zustand
Screw, Handscrew und Push Pull Optionen mit der gleichen Buchse

Technische Attribute
Kabelgruppe; Kabel	G23 (1/2'' Flex)
Type	Push Pull Type
Montage	B89
Anmerkungen	SIMFix Pro, klemm, klemm, IP68

Mechanische Eigenschaften
Empfohlenes Kupplungsdrehmoment	3 Nm
Oberfläche: Außenleiter	Cu2Ag3
Oberfläche: Innenleiter	Cu2Ag5
Oberfläche: Sonstige Metallteile	CuSnZn3
Werkstoff: Dichtungen	Silikon
Werkstoff: Isolierteile	PTFE
Werkstoff: Federnde Kontaktteile	CuZn39Pb3
Werkstoff: Sonstige Metallteile	CuZn39Pb3
Steckzyklen	= 100
Werkstoff: Außenleiter	CuZn39Pb3

Thermische und Klimatische Eigenschaften
Betriebstemperatur in °C	-40° C...85° C

Elektrische Eigenschaften
Leistungsübertragung	250W @ 40 °C/150W @ 85 °C (2 GHz)
Passive Intermodulation	-166 dBc @ 2 x 43 dBm
Rückflußdämpfung	typ. 30 dB...6 GHz
Frequenzbereich bis	6 GHz (standard Version);20 GHz
Spannungsfestigkeit	1.5 kVeff/50 Hz
Wellenwiderstand	50 ?
