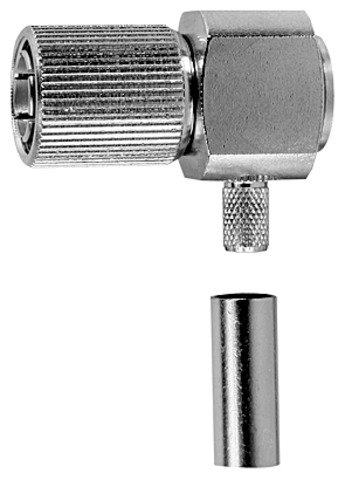

1,6/5,6 Winkelstecker, Schraub, Cr, 75 Ohm G12 (0,315/1,95-3,70) (Telegärtner J01070A2003)

1,6/5,6 Winkelstecker, Schraub, Cr, 75 Ohm G12 (0,315/1,95-3,70) (Telegärtner J01070A2003)

Artikelnummer: J01070A2003
EAN: 4018359345594
Kategorie: 1.6/5.6 Kabelwinkelstecker Crimp
Hersteller: Telegärtner

schraub; löt/crimp

8,11 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Die Steckverbindungen der Serie 1.6/5.6 werden mit drei verschiedenen Kupplungsarten angeboten: Schnapptechnik gewährleistet eine schnelle aber sichere Verbindung, Schraubtechnik garantiert Vibrationsbeständigkeit, Einschubtechnik geeignet für geringe Steck- und Ziehkräfte. Die Anschlussbuchse ist passend für alle drei Kupplungsarten.

Diese Steckverbindungen können bis zu einer Frequenz von 1 GHz eingesetzt werden. Der Wellenwiderstand der Serie 1.6/5.6 beträgt 75 ?. Steckverbindungen sind für flexible Kabel und für Leiterplatten erhältlich. Kabel werden durch Klemmen oder Crimpen angeschlossen. Die Steckverbinder der Serie 1.6/5.6 werden hauptsächlich in Telekommunikationsanlagen eingesetzt.

Technische Attribute
Kabelgruppe; Kabel	G12 (0.315/1.95-3.7) 0.315/1.95-3.7 0.315/1.95 BT 3002
Anmerkungen	schraub; löt/crimp
Abmessungen	a=22.5, b=9.5
Montage	C5004
Crimpeinsatz	N01003L1274

Mechanische Eigenschaften
Lebensdauer (Steckungen)	= 1000
Steckkraft: Schraub	= 12 N
Steckkraft: Einrast	= 50 N
Steckkraft: Einschub	= 12 N
Ziehkraft: Schraub	2.2 - 10 N
Ziehkraft: Einrast	= 18 N
Ziehkraft: Einschub	2.2 - 10 N
Werkstoff: Federnde Kontaktteile	CuNi1Pb1P(C97), CuBe2
Werkstoff: Außenleiter	CuZn39Pb3, CuZn38Pb2
Werkstoff: Sonstige Metallteile	CuZn39Pb3, CuZn38Pb2
Werkstoff: Isolierteile	PTFE, PE
Oberfläche: Innenleiter	NiP-Au
Oberfläche: Außenleiter	NiP-Au
Oberfläche: Sonstige Metallteile	CuSnZn3

Thermische und Klimatische Eigenschaften
Prüfklasse nach DIN IEC 60068 Teil 1	40/85/21

Elektrische Eigenschaften
Durchgangswiderstand Innenleiter	= 4 m?
Durchgangswiderstand Außenleiter	= 2 m?
Isolationswiderstand	= 16 G?
Spannungsfestigkeit	1 kVeff/50 Hz
Wellenwiderstand	75 ?
Rückflussdämpfung, gerade Ausführung bei 3 GHz*	= 27 dB
Rückflussdämpfung, Winkelausführung bei 1 GHz*	= 30 dB
Rückflussdämpfung, Winkelausführung bei 3 GHz*	= 20 dB
Betriebsspannung	= 500 Veff/50 Hz
Frequenzbereich bis	3 GHz (Cable Connectors); 1 GHz

Normen
IEC 60 169-13
