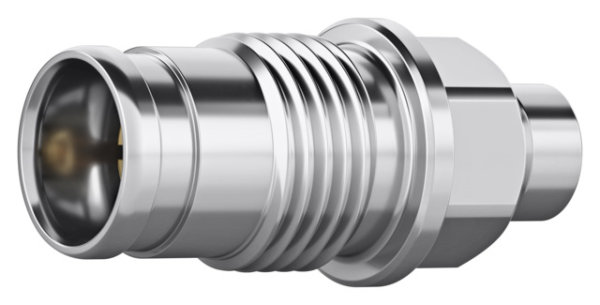

1.5-3.5 Kabelbuchse G10 (UT-141) (Telegärtner J01481A0003)

Artikelnummer: J01481A0003
EAN: 4018359559854
Kategorie: 1.5-3.5 Kabelbuchse
Hersteller: Telegärtner

löt/löt

9,81 €

exkl. 19% USt. , zzgl. (Standard)

Bitte beachten Sie den Mindestbestellwert von 50 EUR.

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Hinweis: Die folgenden Informationen beziehen sich auf die Serie/Produktkategorie als Ganzes. Für einzelne Produkte ist das spezifische Datenblatt maßgeblich.

Beschreibung der Serie/Produktkategorie

Mit der Serie 1.5-3.5 wird robustes und PIM-stabiles Design auf engstem Raum realisiert. Der Platzbedarf einer typischen Flanschbuchse mit 4 Befestigungslöchern beträgt lediglich 15 x 9,7 mm oder 12,7 x 12,7 mm. Damit benötigt die auf dem SMA-Formfaktor basierende Serie 1.5-3.5 ca. 47 % weniger Platz als die Serie 2.2-5 und 75 % weniger Platz als die Serie 4.3-10.Parallel zur Verringerung der Größe und des Materialverbrauchs sinken auch die Kosten und das Gewicht. Damit ist diese Serie ideal für Small Cell-Anwendungen. Trotz der geringen Baugröße können dämpfungsarme Kabel bis 1/4“ problemlos eingesetzt werden.

Technische Attribute
Kabelgruppe; Kabel	G10 (UT-141) 1673A EZ 141 Flexiform 402 RG-402/U SUCOFORM 141 UT-141
Montage	C39
Anmerkungen	löt/löt

Mechanische Eigenschaften
Empfohlenes Kupplungsdrehmoment	1 Nm
Oberfläche: Sonstige Metallteile	CuSnZn3
Werkstoff: Dichtungen	Silikon
Werkstoff: Isolierteile	PTFE
Werkstoff: Federnde Kontaktteile	CuBe2
Werkstoff: Sonstige Metallteile	CuSnZn3
Lebensdauer	>100
Werkstoff: Außenleiter	CuBe2

Elektrische Eigenschaften
Passive Intermodulation	-166 dBc @ 2 x 43 dBm
Leistungsübertragung	100 W @ 2 GHz @ 85°C
Rückflußdämpfung	1 GHz - 32dB; 2 GHz - 30dB; 6 GHz - 28dB
Betriebsspannung	1 kVeff / 50 Hz
Frequenzbereich bis	bis 6GHz (Standard), 30 GHz (Sonderausführung)
